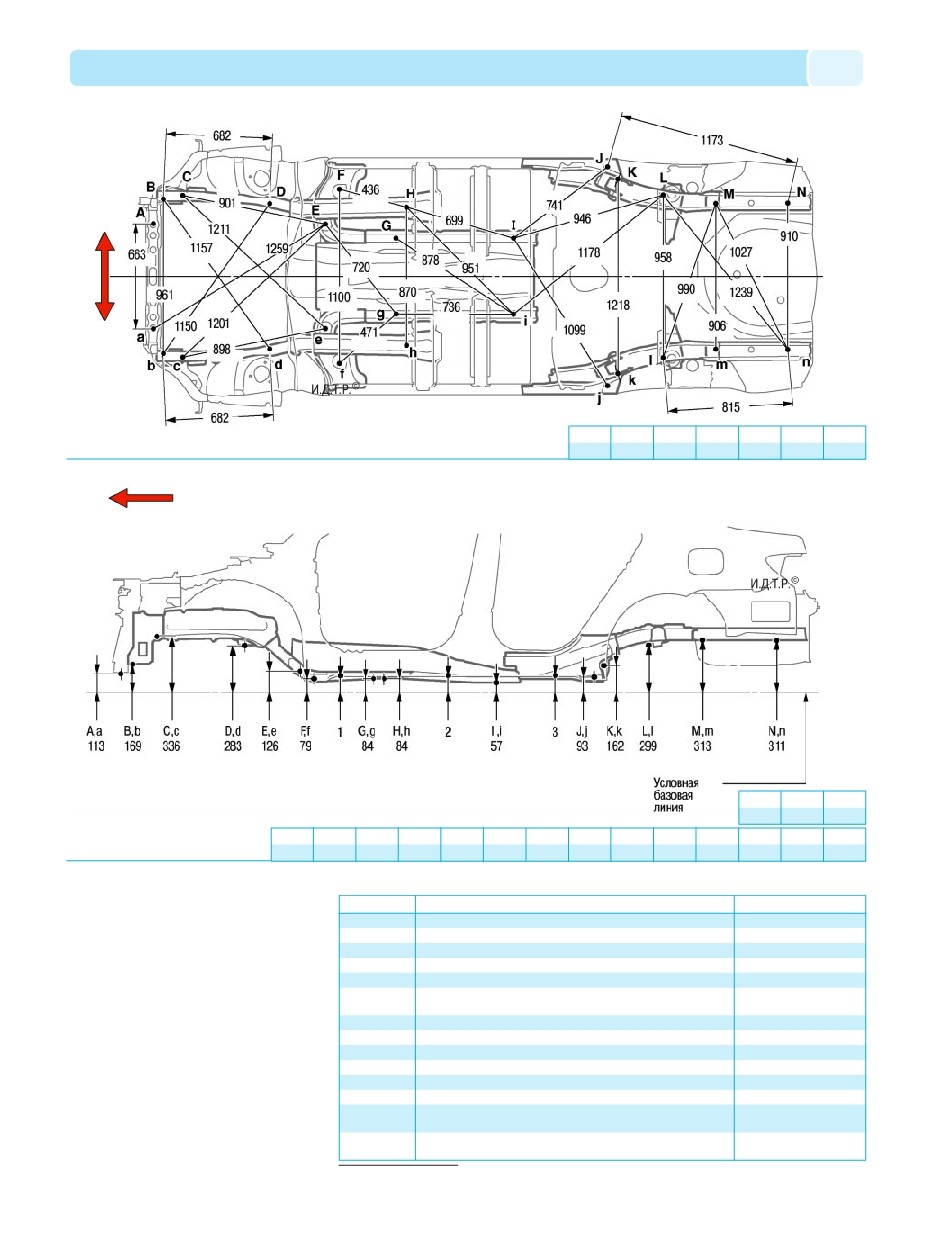

Рис. П7.5. Нижняя часть кузова (вид снизу)
BG
1466
bg
1464
Bg
1616
bG
1613
Fh
1071
MN
481
Jn
1622
Рис. П7.6. Нижняя часть кузова (вид сбоку)
Диаметр отверстия, мм
10
M12
18
M14
M14
25
22
29
22
M10
16
10
16
18
Описание
Стандартное отверстие для крепления кронштейна радиатора
Гайка для крепления передней поперечины
Стандартное отверстие для крепления переднего лонжерона
Гайка для крепления поперечины передней подвески
Гайка для крепления поперечины передней подвески
Переднее стандартное отверстие под элемент, противодействующий
скручивающим усилиям
Стандартное отверстие для крепления днища пола багажника
Стандартное отверстие для крепления переднего лонжерона
Стандартное отверстие для крепления днища пола багажника
Гайка для крепления скобы задней подвески
Отверстие для крепления продольного рычага подвески – внутреннее
Стандартное отверстие тарелки задней пружины
Стандартное переднее отверстие для крепления заднего лонжерона
днища багажника
Стандартное переднее отверстие для крепления лонжерона днища
багажника
Обозначение
A, a
B, b*
C, c*
D, d
E, e
F, f
G, g
H, h
I, i
J, j
K, k
L, l
M, m
N, n
МЕТКИ И ДИАМЕТРЫ ОТВЕРСТИЙ
* Точки Bb и Cc размещены на автомобиле асимметрично.
Aa
113
Bb
169
Cc
336
Dd
283
Ee
126
Ff
79
Gg
84
Hh
84
Ii
57
Jj
93
Kk
162
Ll
299
Mm
313
Nn
311
1
99
2
100
3
99
