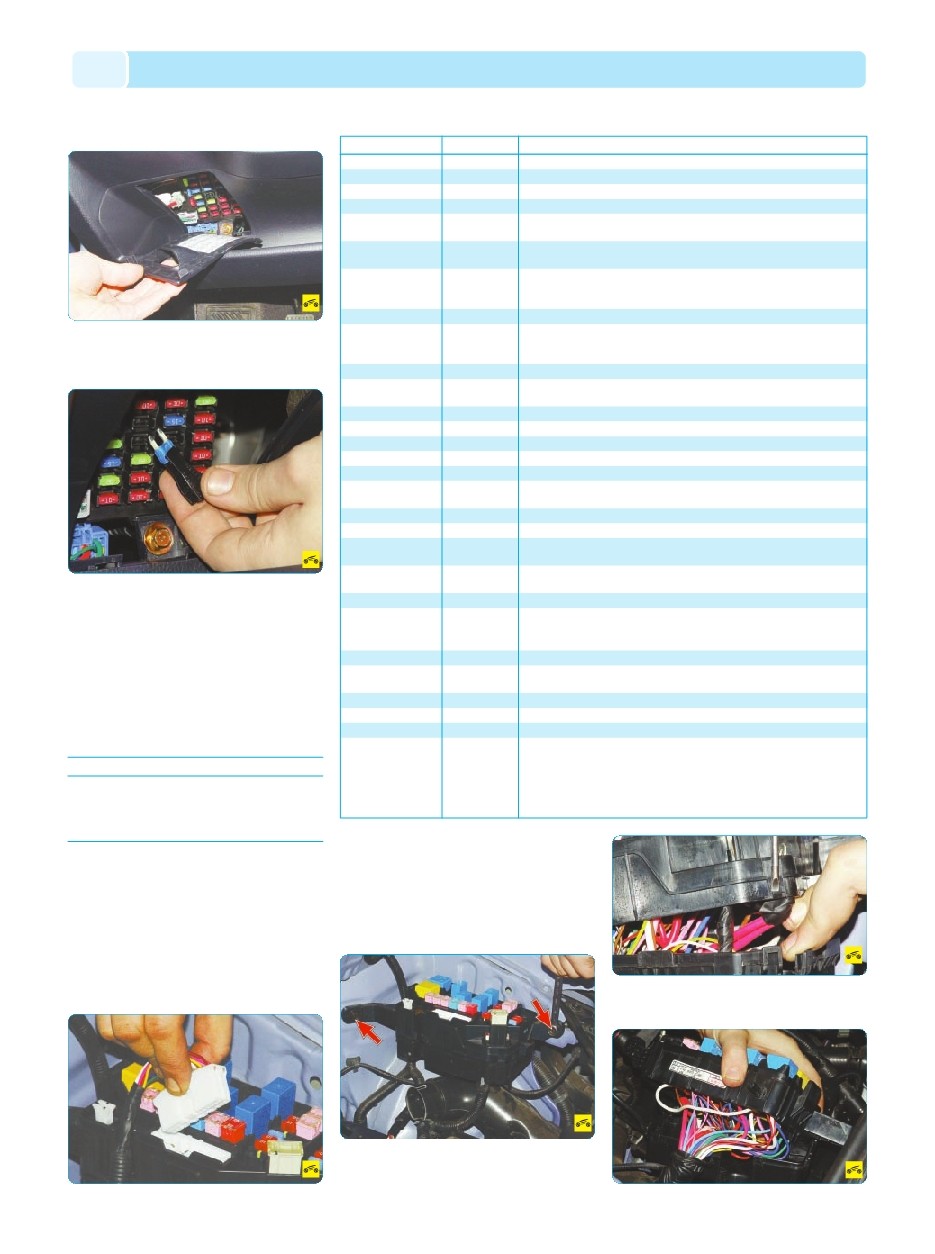

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ
В МОНТАЖНОМ БЛОКЕ САЛОНА
1. Преодолевая сопротивление защелок,
снимите крышку монтажного блока, потянув
за ее верхнюю часть.
2. С помощью пинцета, находящегося в мон
тажном блоке, извлеките предохранитель.
3. Устанавливайте предохранители в после
довательности, обратной снятию.
СНЯТИЕ И УСТАНОВКА
МОНТАЖНЫХ БЛОКОВ
Монтажные блоки снимают для замены
проводки или при оплавлении их пластмассо
вых корпусов.
ПРИМЕЧАНИЕ
Провода подсоединены к монтажному блоку
моторного отсека без использования коло
док, поэтому для замены блока придется по
следовательно отсоединять каждый провод.
Вам потребуются: ключ на 10, торцо
вая головка на 10, удлинитель, вороток,
отвертка.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Для замены монтажного блока моторного
отсека снимите крышку с монтажного блока,
отжав ее пластмассовую защелку (см. Заме
на реле, предохранителей и плавких вставок в
монтажном блоке моторного отсека, с. 172).
3. Отсоедините от монтажного блока ко
лодку жгута проводов.
4. Отверните гайку, выньте болт крепления
проводов цепи заряда аккумуляторной бата
реи (см. Замена реле, предохранителей
и плавких вставок в монтажном блоке мотор
ного отсека, с. 172).
5. Выверните два болта крепления монтаж
ного блока к панелям кузова...
6. ...отожмите фиксаторы защитного кожуха
жгутов проводов...
174
Hyundai Getz
предохранителя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
Сила тока, А
10
10
10
10
10
10
10
15
10
10
20
15
10
–
10
20
10
15
15
15
20
10
10
10
30
15
10
15
15
Защищаемые цепи
Выключатель кондиционера, выключатель обогрева заднего стекла
Левая передняя лампа габаритного света, левый задний фонарь
Комбинация приборов
Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом
Переключатель селектора АКП, выключатель света заднего хода, выключа
тель аварийной сигнализации
Правая передняя лампа габаритного света, правый задний фонарь, левая
(правая) лампа освещения номерного знака
Резистор предвозбуждения, комбинация приборов, ЭБУ временной за
держкой и охранной сигнализацией, таймер сигнализации непристегнуто
го ремня безопасности
Прикуриватель
Генератор, ЭБУ электроусилителя рулевого управления, ЭБУ двигателем и
трансмиссией (кроме двигателя 1,1 л), ЭБУ двигателем (двигатель 1,1 л),
датчик скорости движения, выключатель рычага селектора АКП
ЭБУ подушек безопасности
Реле запирания замков дверей, реле отпирания замков дверей, блок уп
равления люком крыши, привод замка двери водителя
Электродвигатель очистителя заднего стекла, блок подрулевых переключателей
Реле стартера, реле охранной сигнализации
Не используется
Блок управления системой освещения дневного движения
Выключатель обогрева левого (правого) переднего сиденья
Выключатель обогрева заднего стекла, ЭБУ двигателем, электропривод и
обогрев наружного зеркала заднего вида со стороны водителя (пассажира)
Катушка зажигания, конденсатор
Реле стеклоподъемников, выключатель стопсигнала
Выключатель аварийной сигнализации, ЭБУ временной задержкой и ох
ранной сигнализацией
Электродвигатель очистителя ветрового стекла, блок подрулевых переклю
чателей
Реле заднего противотуманного света
Реле противотуманных фар, реле стеклоподъемников, ЭБУ временной за
держкой и охранной сигнализацией, таймер обогрева заднего стекла, элек
тропривод корректора левой (правой) фары, переключатель корректора фар
Реле вентилятора салона, блок управления люком крыши
Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ вре
менной задержкой и охранной сигнализацией
Правая фара
Реле противотуманных фар
Левая фара, комбинация приборов
Комбинация приборов, выключатель заднего противотуманного света,
разъем линии передачи данных, аудиосистема, ЭБУ временной задержкой
и охранной сигнализацией, датчик контрольной лампы незакрытой двери,
универсальный проверочный разъем, лампа освещения багажного отделе
ния, лампы направленного света в салоне, плафон освещения салона,
узел консоли крыши
ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА,
Таблица 11.2
НАХОДЯЩЕГОСЯ В САЛОНЕ АВТОМОБИЛЯ
