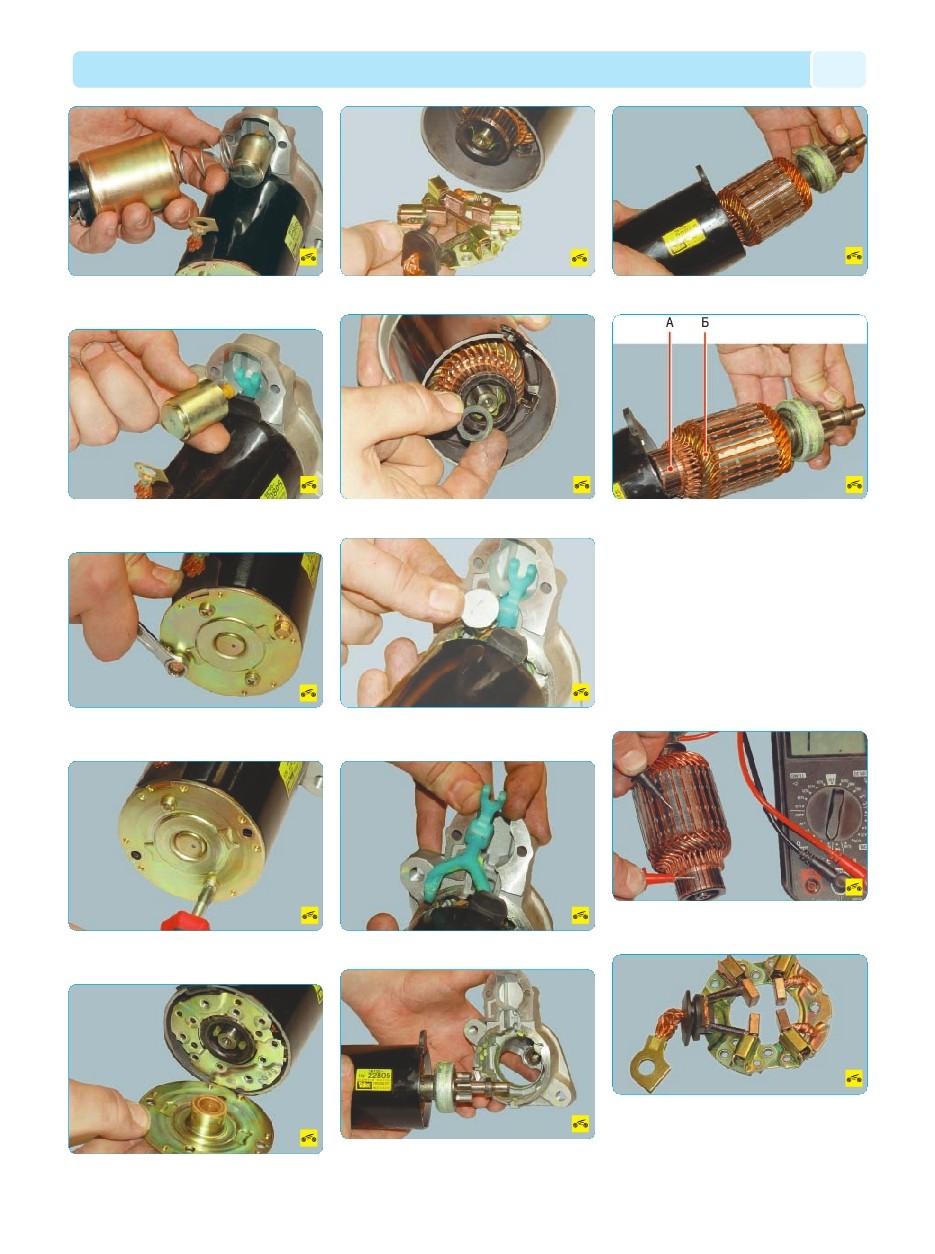

6. ...придерживая якорь, снимите реле
и пружину.
7. Потяните якорь вверх, выведите из за
цепления с рычагом привода и снимите его.
8. Выверните два стяжных болта передней
и задней крышек стартера.
9. Выверните два винта крепления щеточ
ного узла к задней крышке...
10. ...и снимите крышку.
11. Снимите с вала якоря щеточный узел...
12. ...и извлеките дистанционное кольцо.
13. Выньте из передней крышки опору ры
чага привода...
14. ...и снимите рычаг привода стартера.
15. Отсоедините от корпуса стартера пере
днюю крышку.
16. Извлеките из корпуса стартера якорь.
17. Осмотрите якорь. Если коллектор А
загрязнен или на нем есть риски, следы под
горания и т.п., прошлифуйте коллектор мел
козернистой наждачной бумагой. При значи
тельной шероховатости коллектора или вы
ступании слюды между его пластинами
(ламелями) проточите коллектор на токарном
станке и затем прошлифуйте мелкозернис
той наждачной бумагой. Проверьте надеж
ность пайки выводов обмотки Б якоря к плас
тинам коллектора А. Осмотрите обмотку по
торцам якоря, диаметр обмотки должен быть
меньше диаметра пакета железа якоря.
В противном случае замените якорь.
18. Проверьте автотестером замыкание
обмотки якоря на массу.
19. Осмотрите щеткодержатель. Проверьте
легкость перемещения щеток в направляю
щих щеткодержателя. Они должны переме
щаться без заедания, а сам щеткодержатель
не должен иметь повреждений.
электрооборудование
181
