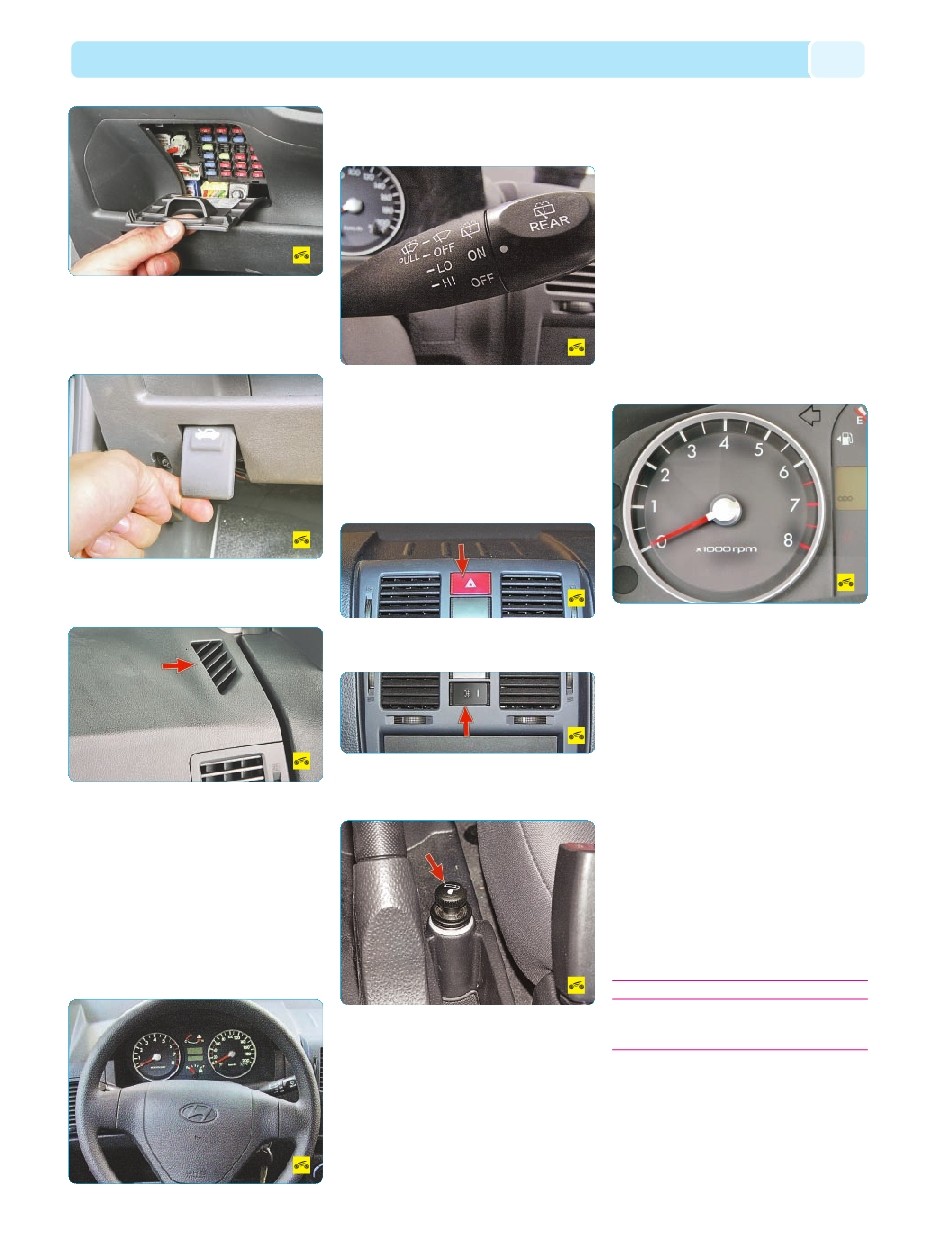

22 – монтажный блок предохранителей
и реле. Для того чтобы получить доступ к
предохранителям и реле в монтажном блоке,
снимите его крышку, потянув за ее верхнюю
часть.
23 – рычаг привода замка капота. Пере
мещением рычага на себя замок капота отпи
рается.
24 – сопла системы вентиляции и отоп
ления салона для обдува стекол боковых
дверей.
ОТЛИЧИТЕЛЬНЫЕ
ОСОБЕННОСТИ ПАНЕЛИ
ПРИБОРОВ АВТОМОБИЛЕЙ
ДО 2006 ГОДА ВЫПУСКА
Панель приборов автомобилей выпуска до
2006 года представлена на рис. 1.8 (обозна
чения те же, что и на рис. 1.7). Панель прибо
ров отличается следующими элементами.
Комбинация приборов 3, выключатель
звукового сигнала и подушка безопасно
сти водителя 4.
Переключатель 5 очистителей и омы
вателей ветрового стекла и стекла двери
задка. Переключатель включает электричес
кие цепи при включенном зажигании, ключ
в замке зажигания должен находиться в поло
жении ON (ВКЛ). До 2006 года автомобили
не оснащали кольцевым регулятором интер
вала работы прерывистого режима стеклоо
чистителей.
Выключатель 6 аварийной сигнализа
ции.
Выключатели передних противотуман
ных фар 7 и заднего противотуманного
света 8.
Прикуриватель 16.
КОМБИНАЦИЯ ПРИБОРОВ
В зависимости от комплектации на автомо
били всех выпусков устанавливают комбина
цию приборов с маршрутным компьютером
или без него.
Расположение приборов, контрольных и си
гнальных ламп в зависимости от года выпуска
комбинации приборов показано на рис. 1.9.
1 – сигнальная лампа неисправности
электрического клапана гидравлическо
го усилителя рулевого управления. Заго
рается кратковременно (примерно на 4 с) при
включенном зажигании. При работающем
двигателе сигнальная лампа загорается
при возникновении неисправности в системе
усилителя рулевого управления.
2 – сигнальная лампа незакрытой две
ри задка. Загорается при включенном зажи
гании и гаснет при пуске двигателя. Лампа за
горается при открытии двери задка и гаснет
после ее закрытия.
3 – сигнальная лампа незакрытых боко
вых дверей автомобиля. Загорается при
включенном зажигании и гаснет при пуске
двигателя. Лампа загорается при открытии
одной из боковых дверей и гаснет после ее
закрытия.
4 – тахометр электронного типа показыва
ет частоту вращения коленчатого вала двига
теля. Шкала имеет деления от 0 до 8, цена де
ления 0,5. Для того чтобы узнать частоту вра
щения коленчатого вала в мин–1, нужно умно
жить показания тахометра на 1000. Красная
зона шкалы соответствует опасному для дви
гателя режиму.
5 – сигнальная лампа неисправности
иммобилизатора. Функционирует, если ав
томобиль оборудован иммобилизатором. За
горается при включенном зажигании. После
загорания лампы двигатель следует пустить в
течение 4 с. После пуска двигателя сигналь
ная лампа гаснет. Если лампа погаснет до пу
ска двигателя, то следует перевести ключ в
замке зажигания в положение LOCK и снова
пустить двигатель. Если лампа мигает в тече
ние 5 с при включенном зажигании, значит,
неисправен иммобилизатор. При неисправ
ности иммобилизатора следует перевести
его в аварийный режим работы, см. Проти
воугонная система блокировки пуска двигате
ля (иммобилизатор), с. 210.
ПРЕДУПРЕЖДЕНИЕ
При загорании сигнальной лампы неисправ
ности иммобилизатора немедленно обрати
тесь в автосервис.
6 – контрольная лампа включения ука
зателя поворота (со светофильтром зеле
ного цвета в виде стрелки) загорается мигаю
щим светом при включении указателя поворо
та (синхронно с ним). Мигание контрольной
лампы с удвоенной частотой сигнализирует о
перегорании лампы в какомлибо указателе
поворота.
устройство автомобиля
19
