Volkswagen Polo седан
Вакуумный усилитель 5 (см. рис. 9.2), ус
тановленный между механизмом педали
и главным тормозным цилиндром, при тормо
жении создает за счет разрежения во впускной
трубе двигателя через шток и поршень первой
камеры главного цилиндра дополнительное
усилие, пропорциональное усилию от педали.
В шланге, соединяющем вакуумный усили
тель с впускной трубой, установлен обратный
клапан. Он удерживает разрежение в усили
теле при его падении во впускной трубе
и препятствует попаданию топливовоздушной
смеси в вакуумный усилитель.
Тормозной механизм заднего колеса
барабанный, с автоматической регулировкой
зазора между колодками и барабаном. Тормоз
ные колодки 1 и 7 (рис. 9.3) приводятся в дейст
вие одним гидравлическим рабочим цилинд
ром 5 с двумя поршнями. Оптимальный зазор
между барабаном и колодками поддерживает
ся механическим регулятором, состоящим из
клина 13, распорной планки 3 и пружины 12.
По мере износа накладок колодок пружина 12
оттягивает клин 13 в увеличивающийся зазор
между пазом распорной планки и ребром пе
редней колодки, компенсируя этот зазор.
Стояночный тормоз, приводимый в дей
ствие механически, состоит из рычага, уста
новленного на основании кузова между пе
редними сиденьями, переднего троса с регу
лировочным устройством и уравнителем,
к которому присоединены два задних троса.
Наконечники задних тросов соединены с раз
жимными рычагами тормозных механизмов
задних колес. Разжимные рычаги воздейству
ют на задние тормозные колодки 7 после упо
ра передних колодок 1 в тормозной барабан
через распорную планку 3.
Трос 10 стояночного тормоза, натягиваясь,
поворачивает разжимной рычаг 9 и через
распорную планку прижимает переднюю ко
лодку к тормозному барабану. Получив жест
кий упор о распорную планку, разжимной ры
чаг прижимает к тормозному барабану зад
нюю колодку. После опускания рычага
стояночного тормоза колодки отходят от ба
рабана под действием стяжных пружин 6 и 11.
Стояночный тормоз не требует особого ухода.
Антиблокировочная система тормозов
(ABS) состоит из датчиков частоты вращения
колес, выключателя стопсигналов, гидроэлек
тронного блока управления и сигнальной лам
пы. Кроме того, антиблокировочная система
оборудована системой самодиагностики,
выявляющей неисправности ее компонентов,
и предусматривает функции поддержания ра
боты при отказах системы.
ABS служит для регулирования давления
в тормозных механизмах всех колес при тор
можении в сложных дорожных условиях, что
предотвращает блокировку колес.
Система ABS обеспечивает следующие
преимущества:
– объезд препятствий с более высокой сте
пенью безопасности, в том числе и при экс
тренном торможении;
– сокращение тормозного пути при экс
тренном торможении с сохранением курсо
вой устойчивости и управляемости автомоби
ля, в том числе и в повороте.

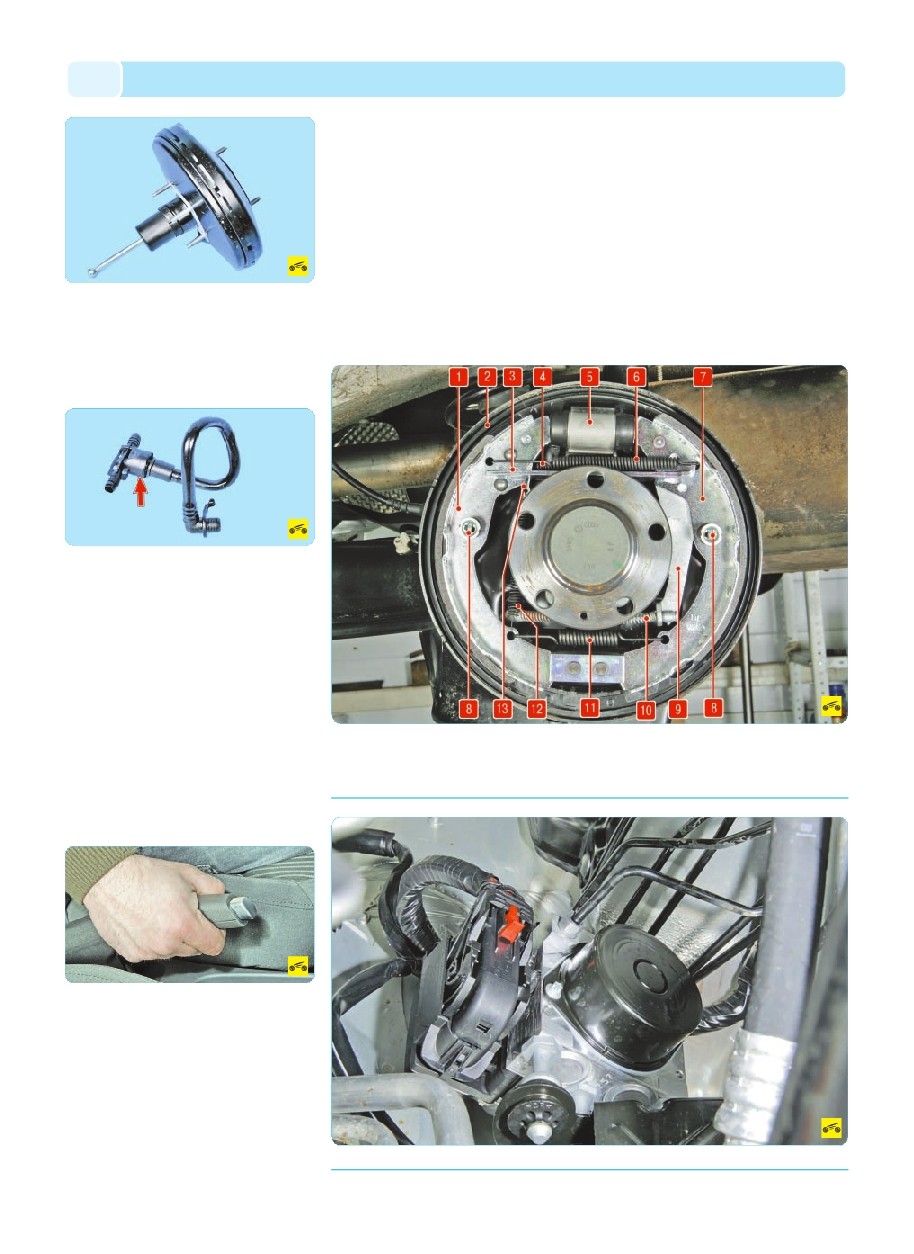

Рис. 9.3. Тормозной механизм заднего колеса: 1 – передняя тормозная колодка; 2 – щит тормозного механиз
ма; 3 – распорная планка; 4 – верхняя стяжная пружина; 5 – рабочий цилиндр; 6 – оттяжная пружина распорной
планки; 7 – задняя тормозная колодка; 8 – опорная стойка; 9 – разжимной рычаг привода стояночного тормоза;
10 – трос привода стояночного тормоза; 11 – нижняя стяжная пружина; 12 – пружина механизма регулировки за
зоров; 13 – клин механизма регулировки зазоров
Рис. 9.4. Гидроэлектронный блок управления
