электрооборудование
201
ПРОВЕРКА И РЕГУЛИРОВКА
СВЕТА ФАР
Проверку и регулировку света фар прово
дите на снаряженном автомобиле (с полно
стью заправленным топливным баком, ком
плектом инструментов и запасным колесом).
Описанным в данном подразделе способом,
с применением размеченного экрана можно
регулировать свет только фар с галогеновыми
лампами накаливания. Для регулировки света
фар с газоразрядными лампами обращай
тесь на специализированный сервис, распо
лагающий оптическими стендами.
Вам потребуется отвертка с крестооб
разным лезвием.
1. Предварительно проверьте и при необ
ходимости доведите до нормы давление воз
духа в шинах.
2. Установите автомобиль перпендикулярно
гладкой стене (например, в гараже) на расстоя
нии 3 м. Положите на сиденье водителя груз
массой 75 кг. Разметьте на стене экран, как по
казано на рис. 10.6. Продольная плоскость сим
метрии автомобиля должна проходить по ли
нии 0 на экране. Вертикальные линии 1 и 2 рас
положены на равном расстоянии от линии 0.
Расстояние А между линиями 1 и 2 должно быть
равно расстоянию между центрами ламп ближ
него света фар. Качните автомобиль сбоку, что
бы самоустановились пружины подвесок.
3. Измерьте на вашем автомобиле высоту
центров фар от земли. Это будет расстоя
ние h на экране.
4. Установите регулятор электрокорректора
света фар на панели приборов в положение,
соответствующее нагрузке автомобиля с од
ним водителем.
5. Включите ближний свет.
6. Рекомендуется регулировать направле
ние светового пятна для каждой фары в от
дельности. Вторую фару во время регулиров
ки закройте непрозрачным материалом.
ПРИМЕЧАНИЕ
Так расположены винты регулировки света
фар по горизонтали Б и вертикали А (показа
но на левой блокфаре автомобиля).
7. Откройте капот и, вращая регулировоч
ные винты, отрегулируйте (если расположе
ние световых пятен не соответствует рисунку)
положение на экране светового пятна для
каждой фары по вертикали…
8. …и горизонтали.
9. Фары считаются отрегулированными,
когда верхние границы левых частей световых
пятен совпадают с линией 4, а вертикальные
линии 1 и 2 проходят через точки Е1 и Е2 пе
ресечения горизонтальных и наклонных уча
стков световых пятен.
Направление пучка света противотуманных
фар можно отрегулировать только по высоте.
Вставьте в отверстие декоративной наклад
ки противотуманной фары ключ TORX T25 и,
вращая регулировочный винт, добейтесь, что
бы верхние границы световых пятен находи
лись на линии С (рис. 10.7) или чуть ниже.
ЗАМЕНА ЛАМП
Вам потребуются: ключ на 10, ключ
TORX T25, отвертка с плоским лезвием,
крючок из комплекта инструментов авто
мобиля.
ПРЕДУПРЕЖДЕНИЯ
Перед заменой ламп в приборах освещения
автомобиля отсоедините провод от клеммы
минус аккумуляторной батареи.
Показана замена ламп левой блокфары. Лам
пы в правой блокфаре заменяют аналогично.
Для замены лампы ближнего/дальнего
света выполните следующее.
1. Откройте капот и установите его на упор.

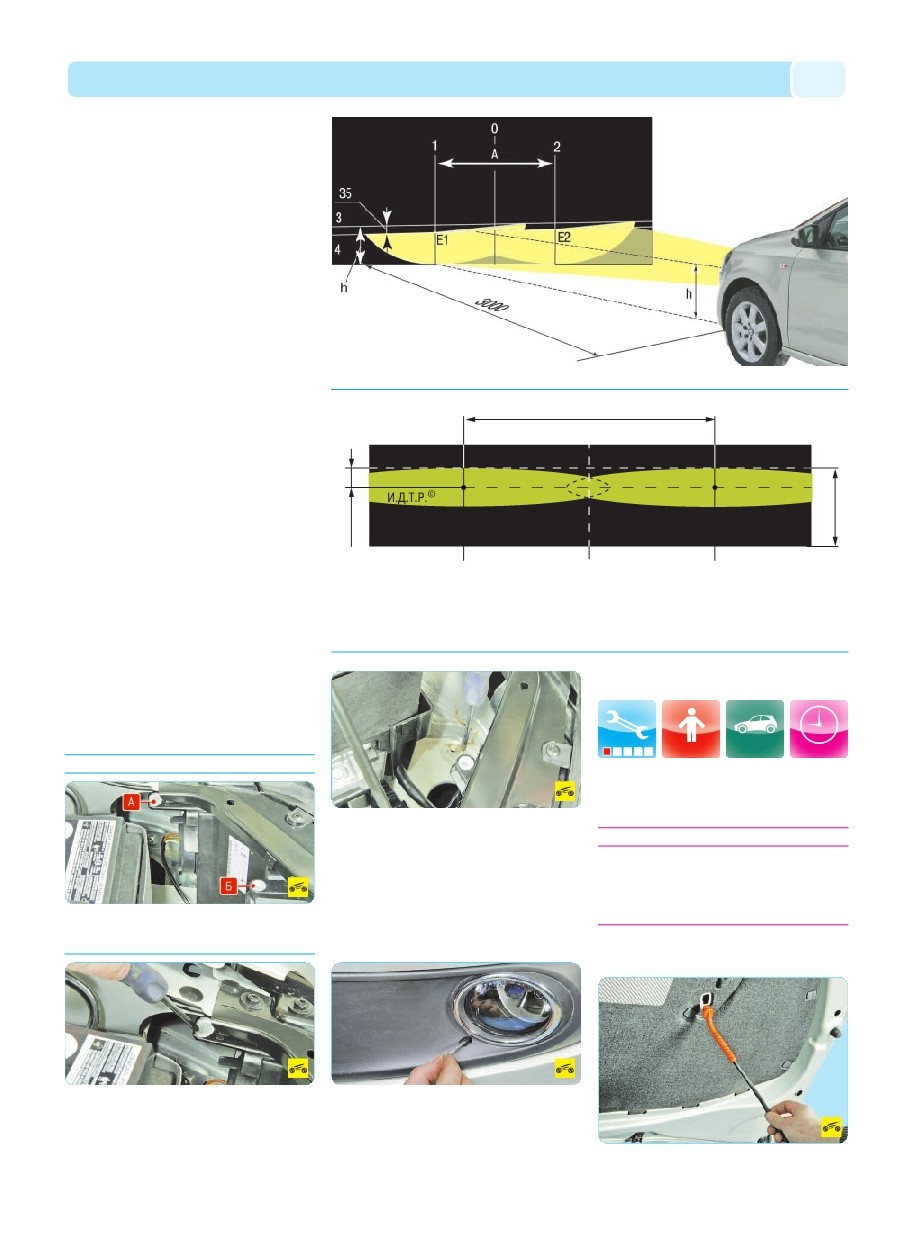

Рис. 10.6. Регулировка света фар
O
F
АВ
Н2
Н1
D
E
C
G
Рис. 10.7. Регулировка света противотуманных фар: A, B – вертикальные линии, обозначающие расположение цент
ров ламп ближнего света левой и правой фар; C – горизонтальная линия, соответствующая центрам фар; D – линия, обо
значающая высоту подъема горизонтальной границы пучков света; E – расстояние между линиями C и D (E = 199 мм);
F – расстояние между центрами ламп ближнего света фар; G – расстояние от центров фар до поверхности, на которой
расположен автомобиль
НА МАШИНЕ
30 мин
