двигатель
111
2. Отсоедините провод от клеммы минус
аккумуляторной батареи.
3. Снимите воздушный фильтр и воздухо
подводящие рукава (см. Снятие и установка
воздушного фильтра и глушителя шума впус
ка, с. 131).
4. Снимите ремень привода газораспреде
лительного механизма (см. Замена ремня
привода газораспределительного механизма
двигателя Duratorq TDCi объемом 2,2 л,
с. 109).
5. Снимите распределительный коллектор
системы впрыска топлива.
6. Снимите топливные форсунки.
7. Снимите впускную трубу.
8. Снимите верхнюю часть крышки головки
блока цилиндров, вывернув девять болтов
крепления.
ПРИМЕЧАНИЕ
Между верхней и нижней частями крышки го
ловки блоков цилиндров установлены про
кладки (рис. 5.54). При необходимости за
мените их.
9. Ослабьте затяжку двадцати четырех бол
тов крепления нижней части крышки головки
блока цилиндров в порядке, показанном
на рис. 5.55, а затем окончательно выверните
болты крепления.
10. Очистите пазы нижней части крышки го
ловки блока цилиндров и привалочную по
верхность головки блока от остатков старого
уплотнения.
11. Нанесите
на
поверхность
герме
тик прокладку (FORD WSE M4G323 A4 или
его аналог) валиком диаметром 3 мм, причем
линия нанесения герметика прокладки долж
на проходить с внутренней стороны крепеж
ных отверстий.
12. Не позднее чем через 10 мин после на
несения герметика установите нижнюю часть
крышки головки блоков цилиндров.
13. Болты крепления крышки затягивайте
моментом затяжки 11 Нм (1,1 кгсм) в поряд
ке, обратном показанному на рис. 5.55.
14. Установите детали в порядке, обратном
снятию.
ПРИМЕЧАНИЕ
Болты крепления верхней части крышки го
ловки блока цилиндров затягивайте момен
том 9 Нм (0,9 кгсм).
15. Отрегулируйте натяжение ремня приво
да газораспределительного механизма (см.
Замена ремня привода газораспредели
тельного механизма двигателя Duratorq TDCi
объемом 2,2 л, с. 109).
ЗАМЕНА ПРОКЛАДКИ
ГОЛОВКИ БЛОКА ЦИЛИНДРОВ
ДВИГАТЕЛЯ DURATORQ TDCI
ОБЪЕМОМ 2,2 Л
Вам потребуются: все инструменты,
необходимые для снятия крышки голо
вки блока цилиндров, ремня привода га
зораспределительного механизма и рас
пределительных валов.
При обнаружении течи моторного мас
ла или охлаждающей жидкости в местах
соединения головки блока с блоком ци
линдров снимите головку и замените
ее прокладку. Течь может возникнуть
и вследствие коробления головки блока
из за перегрева.
1. Снизьте давление в системе питания
(см. Снижение давления в системе питания
двигателя, с. 131).
2. Слейте жидкость из системы охлаждения
двигателя (см. Замена охлаждающей жидко
сти, с. 118).
3. Снимите воздушный фильтр и воздухо
подводящие рукава (см. Снятие и установка
воздушного фильтра и глушителя шума впус
ка, с. 131).
4. Снимите ремень привода вспомогатель
ных агрегатов.
5. Снимите топливный фильтр.
6. Снимите выпускной коллектор.
7. Снимите термостат (см. Снятие и уста
новка термостата, с. 121).
8. Снимите распределительный коллектор
системы впрыска топлива.
9. Снимите топливные форсунки.
10. Снимите топливный насос.
11. Снимите ремень привода газораспре
делительного механизма (см. Замена ремня
привода газораспределительного механизма
двигателя Duratorq TDCi объемом 2,2 л,
с. 109).
12. Выверните девять болтов крепления
задней крышки ремня привода газораспреде
лительного механизма и снимите крышку.
13. Сжав пассатижами хомуты и сдвинув
их по шлангам, отсоедините шланги системы
охлаждения.
ПРИМЕЧАНИЕ
При сборке установите новые хомуты.
14. Снимите крышку головки блока цилин
дров (см. Замена уплотнений крышки голо
вки цилиндров двигателя Duratorq TDCi объ
емом 2,2 л, с. 110).
15. Снимите распределительные валы (см.
Замена распределительных валов двигателя
Duratorq TDCi объемом 2,2 л, с. 112).
16. Ослабьте затяжку десяти болтов крепле
ния головки блока цилиндров в порядке, пока
занном на рис. 5.56, а затем окончательно вы
верните болты крепления головки и выньте
их вместе с шайбами.
ПРЕДУПРЕЖДЕНИЕ
Болты крепления головки блока цилиндров
можно выворачивать только на холодном
двигателе.
17. Снимите головку блока цилиндров.
ПОЛЕЗНЫЙ СОВЕТ
Снимать головку блока цилиндров удобнее
с помощником, так как она довольно тяжелая.
18. Очистите привалочные поверхности го
ловки и блока.
19. Проверьте головку блока на отсутст
вие коробления. Для этого, поставив линей
ку ребром на поверхность головки сначала

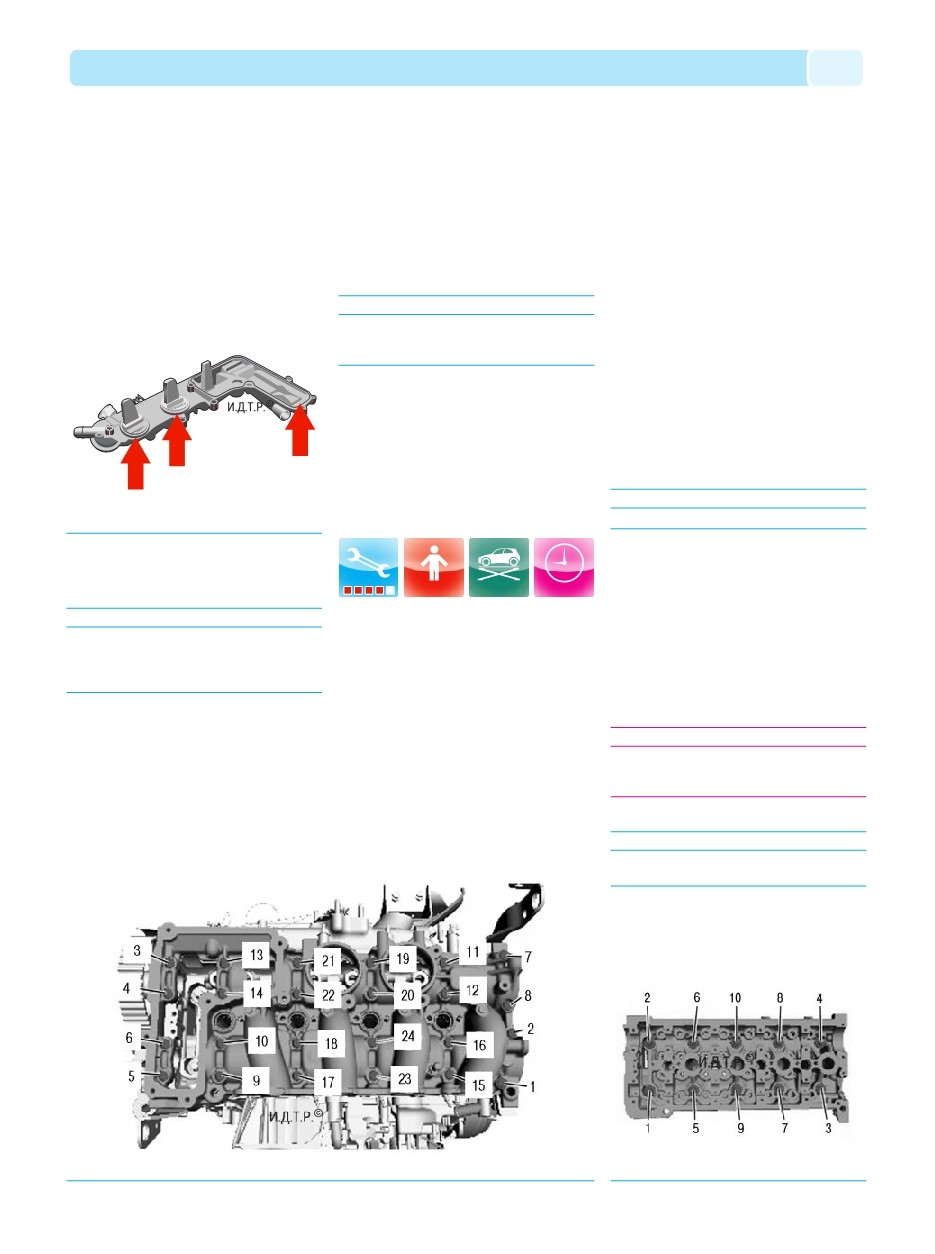

Рис. 5.54. Уплотнения верхней части крышки головки
блоков цилиндров
Рис. 5.55. Порядок ослабления затяжки болтов крепления нижней части крышки головки блока цилиндров
НА ПОДЪЕМНИКЕ
7 часов
Рис. 5.56. Порядок ослабления затяжки болтов креп
ления головки блока цилиндров
