Ford Mondeo
ПЕРЕДНЯЯ ПОДВЕСКА
ОСОБЕННОСТИ КОНСТРУКЦИИ
Передняя подвеска независимая, рычаж
нопружинная типа Макферсон, с телескопи
ческими амортизаторными стойками, витыми
цилиндрическими пружинами, нижними попе
речными рычагами и стабилизатором попе
речной устойчивости.
Основной элемент передней подвески –
телескопическая амортизаторная стойка,
совмещающая функции телескопического
элемента направляющего механизма и дем
пфирующего элемента вертикальных колеба
ний колеса относительно кузова. На аморти
заторной стойке собраны витая цилиндричес
кая пружина, верхняя опора в сборе с под
шипником и буфером сжатия, через которую
передается нагрузка на кузов автомобиля.
Амортизаторная стойка 1 (рис. 7.1) соеди
нена с поворотным кулаком 2 стяжным бол
том. Поворотный кулак соединен с нижним
рычагом 4 через шаровую опору 3. Нижние
рычаги прикреплены к подрамнику 7 перед
ней подвески с помощью сайлентблоков 6
и резиновых втулок 5 задней опоры. Подрам
ник, в свою очередь, прикреплен к лонжеро
нам кузова болтами.
Стабилизатор поперечной устойчивости
с установленными на нем резиновыми втулками
соединен с подрамником 7 передней подвески
автомобиля двумя скобами, а со стойкой пе
редней подвески – стойками 9 стабилизатора.
Ступицы передних колес установлены
на двухрядных радиальноупорных шариковых
подшипниках.
ПРОВЕРКА ТЕХНИЧЕСКОГО
СОСТОЯНИЯ ДЕТАЛЕЙ
ПЕРЕДНЕЙ ПОДВЕСКИ
НА АВТОМОБИЛЕ
Все проверки и работы проводите снизу
автомобиля, установленного на подъемнике
или смотровой канаве (с вывешенными пе
редними колесами).
При каждом техническом обслуживании
и ремонте надо обязательно проверять со
стояние защитных чехлов шаровых опор под
ХОДОВАЯ ЧАСТЬ
7

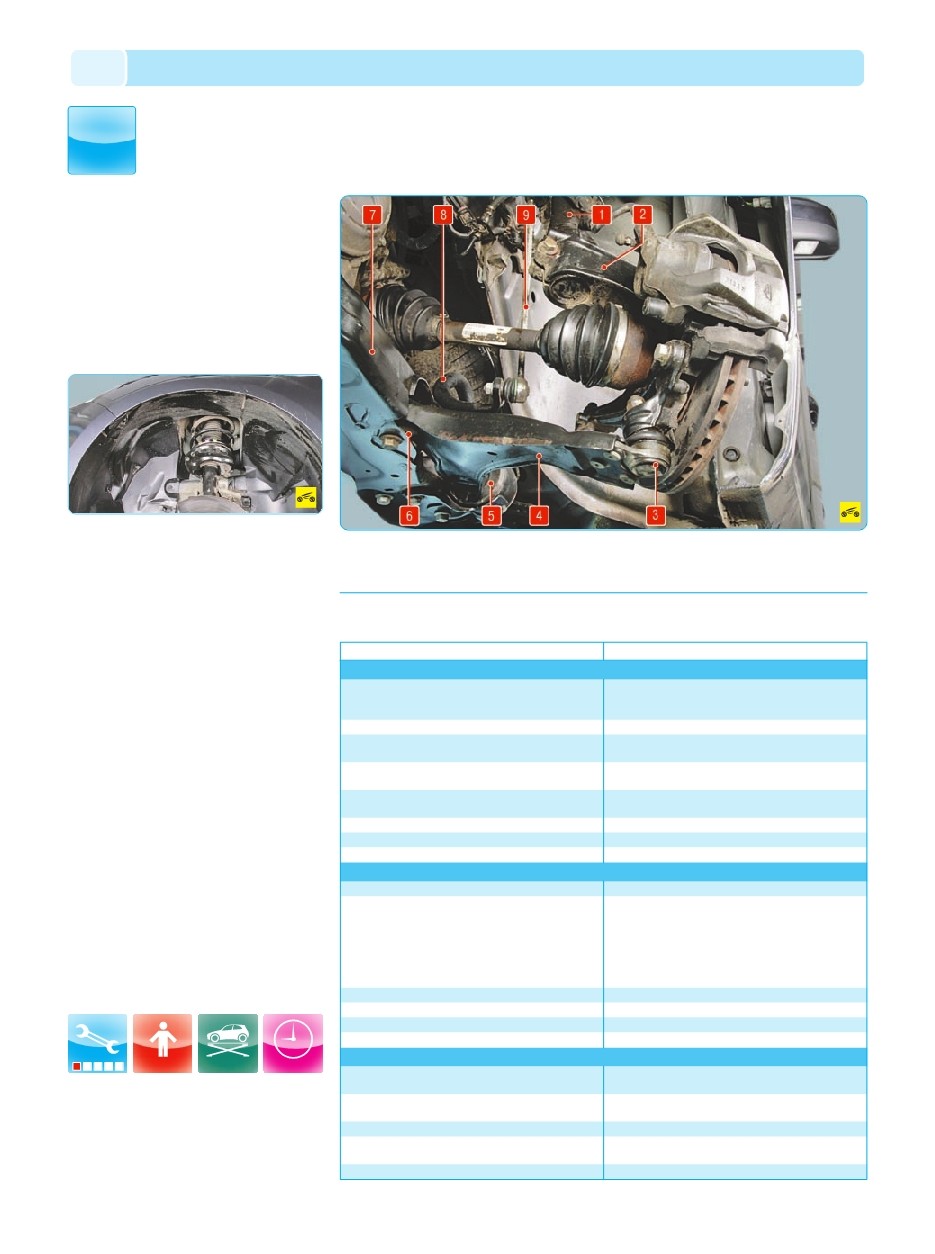

Рис. 7.1. Расположение элементов передней подвески на автомобиле: 1 – амортизаторная стойка; 2 – поворот
ный кулак; 3 – шаровая опора; 4 – нижний рычаг передней подвески; 5 – втулка задней опоры рычага передней под
вески; 6 – сайлентблок передней опоры рычага передней подвески; 7 – подрамник передней подвески; 8 – штанга
стабилизатора поперечной устойчивости; 9 – стойка стабилизатора поперечной устойчивости
Шум и стук при движении автомобиля
Увод автомобиля от прямолинейного движения по горизонтальной дороге
Повышенный или неравномерный износ протектора шин
Причина неисправности
Ослабление крепления к кузову скоб стабилизатора по
перечной устойчивости автомобиля и его стоек к ниж
нему рычагу подвески
Износ резиновых элементов стабилизатора и его стоек
Износ резинового элемента верхней опоры амортиза
торной стойки
Износ нижнего шарового шарнира или шарниров руле
вых тяг
Износ подшипников ступиц передних колес или ослаб
ление крепления гайки ступицы
Поломка пружины передней подвески
Разрушение буфера сжатия амортизаторной стойки
Недопустимый дисбаланс передних колес
Неодинаковое давление воздуха в шинах
Нарушение углов продольного наклона оси поворота
передних колес
Нарушение углов развала передних колес
Неодинаковая осадка пружин
Значительная разница в износе протектора шин
Неравномерная жесткость борта шины
Нарушены схождение и углы установки передних колес
Повышенный износ нижних шаровых шарниров, шарни
ров рулевых тяг и сайлентблоков подвески
Недопустимый дисбаланс колес
Деформирован кузов или повреждены детали подвески
Нарушена работа амортизаторной стойки
Способ устранения
Подтяните ослабленные резьбовые соединения
Замените изношенные детали
Замените верхнюю опору амортизаторной стойки
Замените изношенные шарниры
Замените подшипник или подтяните гайку
Замените пружину
Замените буфер сжатия
Отбалансируйте колеса
Установите нормальное давление воздуха в шинах
Регулировка углов продольного наклона оси поворота
передних колес конструкцией автомобиля не предус
мотрена. Если значения углов не укладываются в до
пустимые диапазоны, необходимо подтянуть все кре
пежные детали передней подвески и заменить по
врежденные или изношенные детали, поврежденный
кузов отремонтируйте
То же
Замените просевшую пружину
Замените изношенную шину
Переставьте шину на другую сторону
Отрегулируйте схождение и устраните причины наруше
ния углов установки колес
Замените изношенные детали
Отбалансируйте колеса
Отремонтируйте кузов и замените поврежденные детали
подвески
Замените амортизаторную стойку
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ПЕРЕДНЕЙ ПОДВЕСКИ,
ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
НА ПОДЪЕМНИКЕ
30 мин
