Ford Mondeo
8. Установите на шкив водяного насоса
монтажное приспособление и поверните
по часовой стрелке приспособление для мон
тажа ремня привода вспомогательных агрега
тов до момента полной установки ремня
на шкив водяного насоса (при установке натя
жение ремня ослабнет).
ПРИМЕЧАНИЕ
Приспособление для монтажа ремня приво
да вспомогательных агрегатов одноразового
использования, так как при монтаже оно де
формируется.
9. Проверните коленчатый вал двигателя на
два оборота и проверьте правильность рас
положения ремня в ручьях шкивов. При необ
ходимости повторите установку ремня.
10. Установите ремень привода компрес
сора кондиционера.
11. Установите детали в порядке, обратном
снятию.
ПРОВЕРКА И ЗАМЕНА
РЕМНЯ ПРИВОДА ГАЗО
РАСПРЕДЕЛИТЕЛЬНОГО
МЕХАНИЗМА
ДВИГАТЕЛЯ DURATEC
TI VCT ОБЪЕМОМ 1,6 Л
Проверка ремня привода газораспреде
лительного механизма выполняется следую
щим образом.
1. Снимите переднюю крышку привода га
зораспределительного механизма.
2. Осмотрите состояние ремня привода га
зораспределительного механизма. Замените
ремень, если при осмотре вы обнаружите:
– следы масла на любой поверхности ремня;
– следы износа зубчатой поверхности, тре
щины, подрезы, складки и отслоение ткани
от резины;
– трещины, складки, углубления или выпук
лости на наружной поверхности ремня;
– разлохмачивание или расслоение на тор
цовых поверхностях ремня.
ПРЕДУПРЕЖДЕНИЕ
Ремень со следами моторного масла на лю
бой его поверхности надо обязательно заме
нить, так как масло быстро разрушает рези
ну. Причину попадания масла на ремень
(обычно вследствие нарушения герметично
сти сальников коленчатого и распредели
тельных валов) надо устранить немедленно.
3. Проверьте натяжение ремня. Правильно
натянутый ремень должен поворачиваться
на 90° от усилия пальцев 15–20 Н (1,5–2 кгс),
приложенного посередине между шкивами
коленчатого и распределительных валов.
4. Установите детали в порядке, обратном
снятию.
Замена ремня привода газораспредели
тельного механизма выполняется следующим
образом.
ПРИМЕЧАНИЕ
Работу проводите на смотровой канаве, эс
такаде или по возможности на подъемнике.
Вам потребуются: специальные при
способления для блокировки распреде
лительных и коленчатого валов, а также
натяжного ролика ремня привода газо
распределительного механизма, торцо
вый ключ на 10, накидные ключи или
торцовые головки на 8, на 13, ключ
на 18.
1. Снимите ремень привода компрессора
кондиционера и ремень привода вспомога
тельных агрегатов (см. Проверка и замена
ремня привода вспомогательных агрегатов,
с. 80).
2. Снимите генератор (см. Снятие и уста
новка генератора, с. 216).
3. Установите под двигатель надежную
опору.
4. Снимите правую опору подвески силово
го агрегата (см. Замена правой опоры под
вески силового агрегата, с. 76).
5. Снимите шкив 6 (рис. 5.16) водяного на
соса, вывернув четыре болта его крепления.
6. Снимите кронштейн 5 (рис. 5.17) правой
опоры подвески силового агрегата, вывернув
три болта его крепления.
7. Снимите переднюю крышку 4 (см.
рис. 5.16) привода газораспределительного
механизма, вывернув восемь болтов ее
крепления.
8. Установите рычаг коробки передач
в нейтральное положение.
9. Проверните коленчатый вал двигателя
за болт крепления его шкива настолько, что
бы метки на механизмах VCT (изменения фаз
газораспределения) распределительных ва
лов установились так же, как показано
на рис. 5.18 (на 11 ч).
10. Выверните заглушку, расположенную
в передней части блока цилиндров справа
(рис. 5.19), и установите в открывшееся отвер
стие фиксирующий стержень до упора в колен

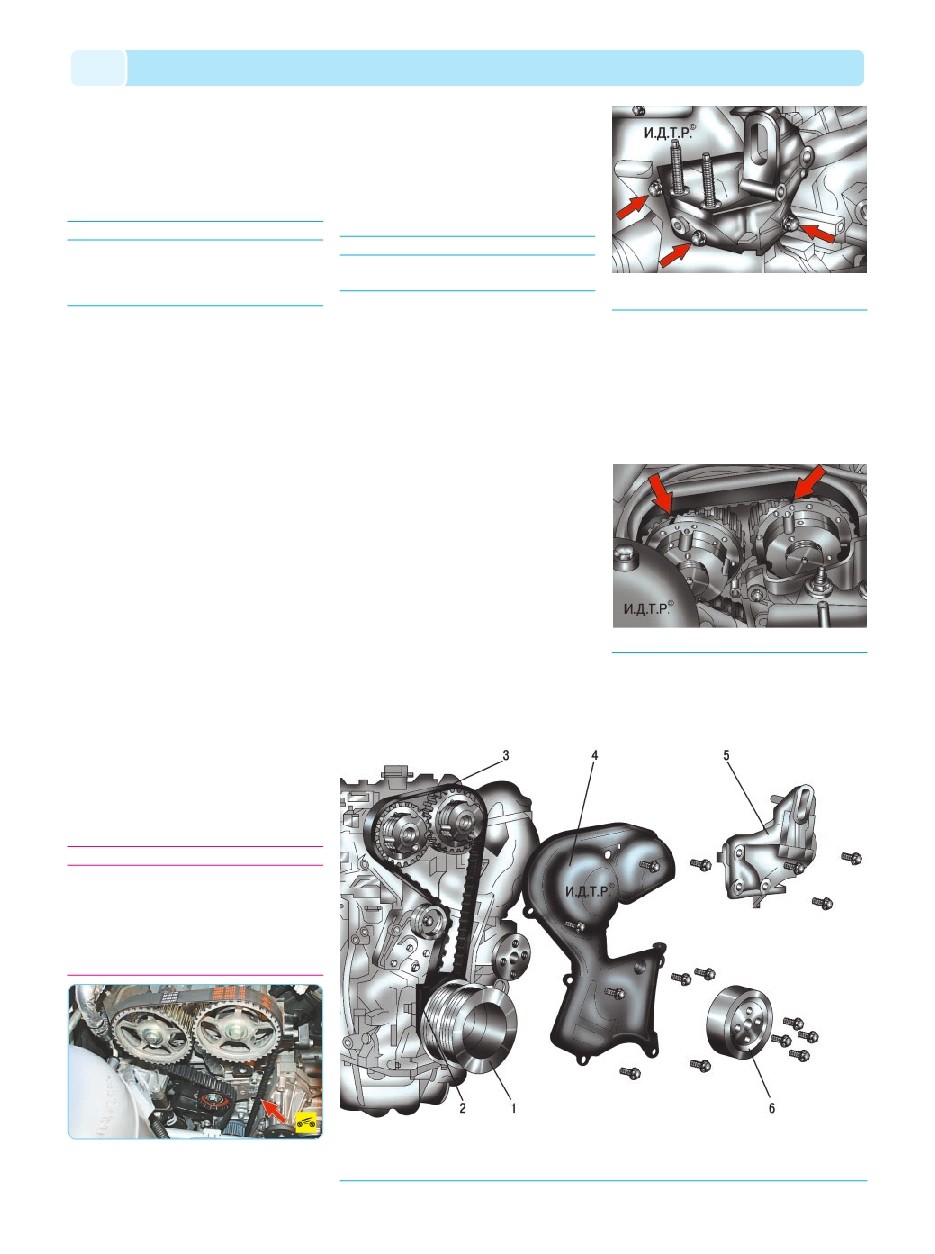

Рис. 5.16. Узлы двигателя, снимаемые при замене ремня привода газораспределительного механизма: 1 – шкив
коленчатого вала; 2 – нижняя крышка привода газораспределительного механизма; 3 – ремень привода газораспре
делительного механизма; 4 – передняя крышка привода газораспределительного механизма; 5 – кронштейн правой
опоры подвески силового агрегата; 6 – шкив водяного насоса
Рис. 5.17. Крепление кронштейна правой опоры под
вески силового агрегата
Рис. 5.18. Установочные метки на механизмах VCT
