Ford Mondeo

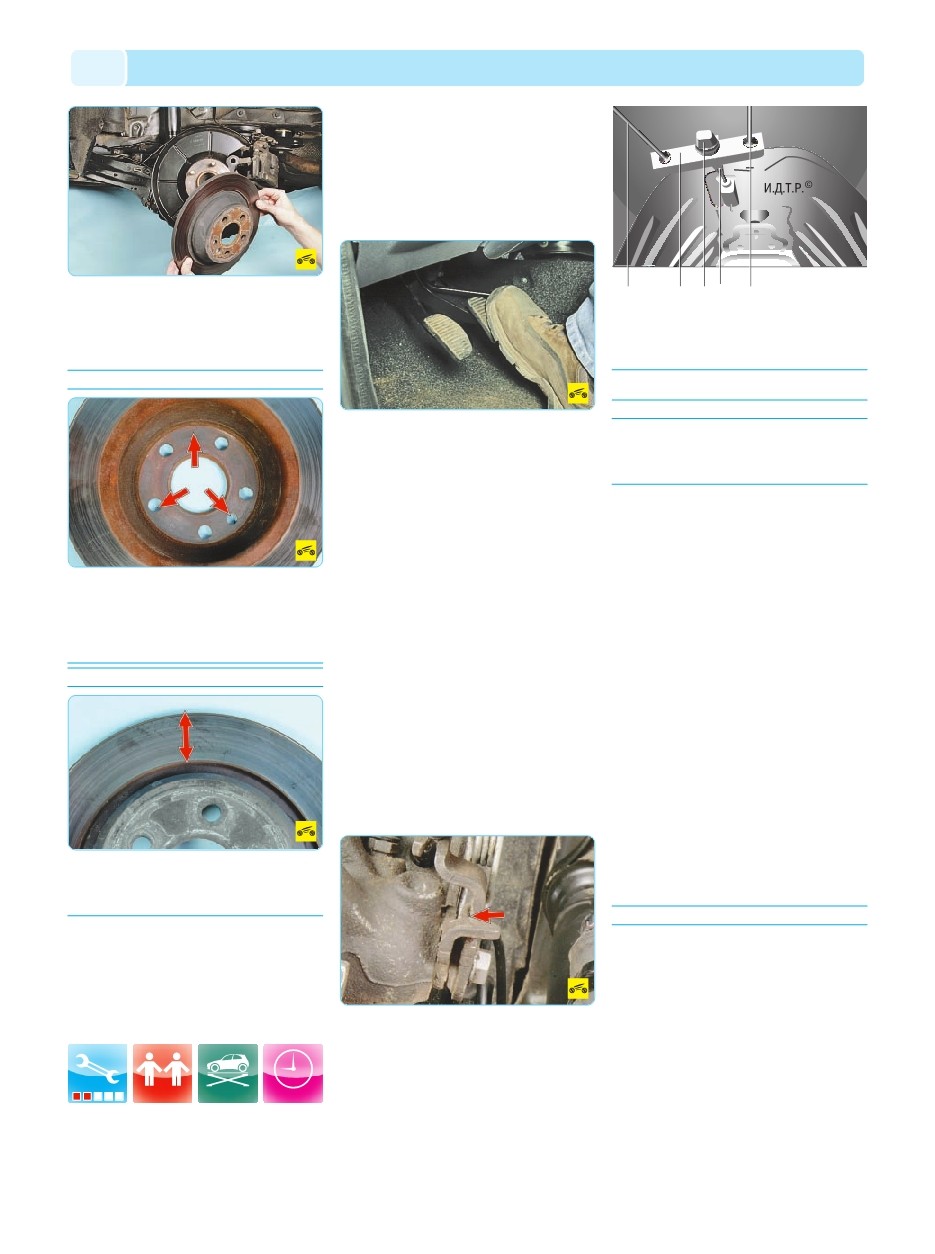

5. ...и снимите тормозной диск.
6. Аналогично снимите тормозной диск
второго тормозного механизма.
7. Установите детали в порядке, обратном
снятию.
ПРИМЕЧАНИЕ
Перед установкой диска тщательно очистите
привалочные поверхности ступицы и диска
от ржавчины и окалины, так как даже мель
чайшая частица, зажатая между привалоч
ными поверхностями, вызовет биение диска
и вибрации при торможении.
ПОЛЕЗНЫЙ СОВЕТ
Если устанавливаете прежний диск, удалите
напильником буртики на рабочих поверхнос
тях диска, образовавшиеся в результате из
носа диска с обеих сторон.
СТОЯНОЧНЫЙ
ТОРМОЗ
РЕГУЛИРОВКА ПРИВОДА
СТОЯНОЧНОГО ТОРМОЗА
Вам потребуются: ключи на 13, на 17,
набор плоских щупов.
Для предварительной проверки правильно
сти регулировки привода стояночного тормо
за поднимите рычаг привода вверх до упора,
при этом вы должны услышать 7 или 8 щелчков
храпового устройства. Если количество щелч
ков не укладывается в указанный интервал
или автомобиль не удерживается стояночным
тормозом (см. Проверка стояночного тормо
за, с. 190), отрегулируйте привод. Регулиро
вочный узел привода стояночного тормоза
расположен снизу на основании кузова.
1. Установите правильные зазоры между
тормозными колодками и дисками тормозных
механизмов колес. Для этого несколько раз
сильно нажмите на педаль тормоза при опу
щенном до упора вниз рычаге привода стоя
ночного тормоза.
2. Установите автомобиль на подъемник
или смотровую канаву. Если работаете
на смотровой канаве, вывесите заднюю часть
автомобиля и установите ее на надежные
опоры.
3. Отсоедините впускную трубу дополни
тельного глушителя от приемной трубы (см.
Снятие и установка основных и дополнитель
ного глушителей, с. 126), снимите с крон
штейнов глушителя подушки его подвески
и опустите глушитель вниз, оперев промежу
точную трубу на поперечину задней подвески.
4. Снимите термоэкран дополнительного
глушителя (см. Снятие и установка термо
экранов, с. 127).
5. Полностью ослабьте натяжение задних
тросов 1 и 5 (рис. 9.6) привода стояночного
тормоза, для чего отверните регулировоч
ную гайку 3 до конца резьбового наконечни
ка переднего троса 4 привода, ослабив
ее контргайку.
6. Вставьте плоский щуп толщиной 1,2 мм
между разжимными рычагами привода стоя
ночного тормоза и опорами на суппортах
обоих тормозных механизмов задних колес
(место установки щупа показано на фото
стрелкой).
7. Навинчивайте регулировочную гайку 3
(см. рис. 9.6) на резьбовой наконечник пе
реднего троса 4 до момента, когда начнется
перемещение какого либо разжимного рыча
га на суппорте.
ПРИМЕЧАНИЕ
Для выполнения операции 7 потребуется по
мощник, так как нужно одновременно вра
щать регулировочную гайку и наблюдать
за разжимными рычагами.
8. Извлеките щупы и проверьте свободу
вращения колес. Если ощущается приторма
живание какого либо колеса, повторите опе
рации 5–7.
9. Если и после повторной регулировки на
блюдается притормаживание колес, повтори
те операции 5–7, заменив щуп толщиной
1,2 мм на щуп толщиной 1,0 мм.
10. Если и после регулировки с использо
ванием щупа толщиной 1,0 мм наблюдается
притормаживание колес, повторяйте регули
ровку, каждый раз заменяя щуп на щуп мень
шей толщины (через 0,2 мм), до момента со
вершенно свободного вращения колес.
11. Затяните контргайку наконечника пе
реднего троса.
12. Если после всех попыток регулировки
не удается добиться желаемого результата,
проверьте состояние тормозных колодок тор
мозных механизмов задних колес, тормозных
дисков и тросов привода. Неисправные дета
ли замените (см. соответствующие подразде
лы) и отрегулируйте привод стояночного тор
моза, как описано выше.
13. Установите детали в порядке, обратном
снятию.
14. Опустите автомобиль на колеса.
ПОЛЕЗНЫЕ СОВЕТЫ
При отсутствии щупа допустим следующий
упрощенный вариант регулировки стояноч
ной тормозной системы.
1. Выполните операции, описанные выше
в пп. 1–4.
2. Вращайте регулировочную гайку по часо
вой стрелке, навинчивая ее на резьбовой на
конечник переднего троса и периодически
проверяя легкость вращения задних колес.
Навинчивайте регулировочную гайку на на
конечник троса до момента появления хоро
шо ощутимого сопротивления их вращению.
3. Отверните регулировочную гайку до мо
мента полного освобождения задних колес.
4. Установите автомобиль на колеса, затор
мозите стояночным тормозом, установите
рычаг управления коробкой передач в нейт
НА ПОДЪЕМНИКЕ
20 мин
1
2
3 4
5
Рис. 9.6. Регулировочный узел привода стояночного
тормоза: 1, 5 – задние тросы привода стояночного тор
моза; 2 – уравнитель; 3 – регулировочная гайка; 4 – пе
редний трос привода стояночного тормоза
