двигатель
135
3. Отсоедините от крышки головки блока
цилиндров шланг 3 (рис. 5.65) системы венти
ляции картера двигателя.
4. Отсоедините от топливной рампы трубо
провод подачи топлива, сжав фиксаторы со
единительной муфты 4.
5. Выверните два винта 7 крепления держа
телей трубопровода подачи топлива и отведи
те трубопровод в сторону.
6. Отсоедините от клапана системы изме
нения фаз газораспределения впускного рас
пределительного вала колодку 5 жгута прово
дов, сжав фиксаторы ее крепления.
7. Отсоедините от датчика фазы впускного
распределительного вала колодку 8 жгута
проводов, сжав фиксаторы ее крепления.
8. Отжав отверткой фиксаторы колодок жгу
тов проводов форсунок, как показано на
рис. 5.66, отсоедините от форсунок колодки
рампы 6 (см. рис. 5.65) электрических разъе
мов и отведите рампу в сторону.
9. Отверните две гайки крепления топлив
ной рампы 2 и снимите топливную рампу.
ПРИМЕЧАНИЕ
Если при снятии рампы форсунки останутся
во впускной трубе, извлеките их оттуда.
10. Установите топливную рампу и все сня
тые детали в порядке, обратном снятию, за
менив уплотнительные кольца форсунок.
ПРИМЕЧАНИЕ
Перед установкой смажьте уплотнительные
кольца форсунок моторным маслом.
11. Пустите двигатель и проверьте герме
тичность соединений трубопроводов и уплот
нений форсунок.
На двигателях Duratec HE объемом 2,0
и 2,3 л выполните следующие операции.
1. Снизьте давление в системе подачи топ
лива (см. Снижение давления в системе пи
тания двигателя, с. 131).
2. Отсоедините провод от клеммы минус
аккумуляторной батареи.
3. Снимите воздушный фильтр (см. Снятие
и установка воздушного фильтра и глушителя
шума впуска, с. 131).
4. Сожмите фиксаторы...
5. ...и отсоедините подающую топливную
магистраль.
6. Выверните два болта крепления топлив
ной рампы.
7. Снимите топливную рампу, аккуратно
извлекая форсунки из отверстий впускного
коллектора.
8. Снимите с рампы форсунки (см. Снятие,
проверка и установка топливных форсунок,
с. 135).
ПРИМЕЧАНИЕ
Если при снятии рампы форсунки останутся
во впускной трубе, извлеките их оттуда.
9. Установите топливную рампу и все сня
тые детали в порядке, обратном снятию, за
менив уплотнительные кольца форсунок.
ПРИМЕЧАНИЕ
Перед установкой смажьте уплотнительные
кольца форсунок моторным маслом.
10. Пустите двигатель и проверьте герме
тичность соединений трубопроводов и уплот
нений форсунок.
СНЯТИЕ, ПРОВЕРКА
И УСТАНОВКА ФОРСУНОК
Возможные признаки неисправности фор
сунок:
– затрудненный пуск двигателя;

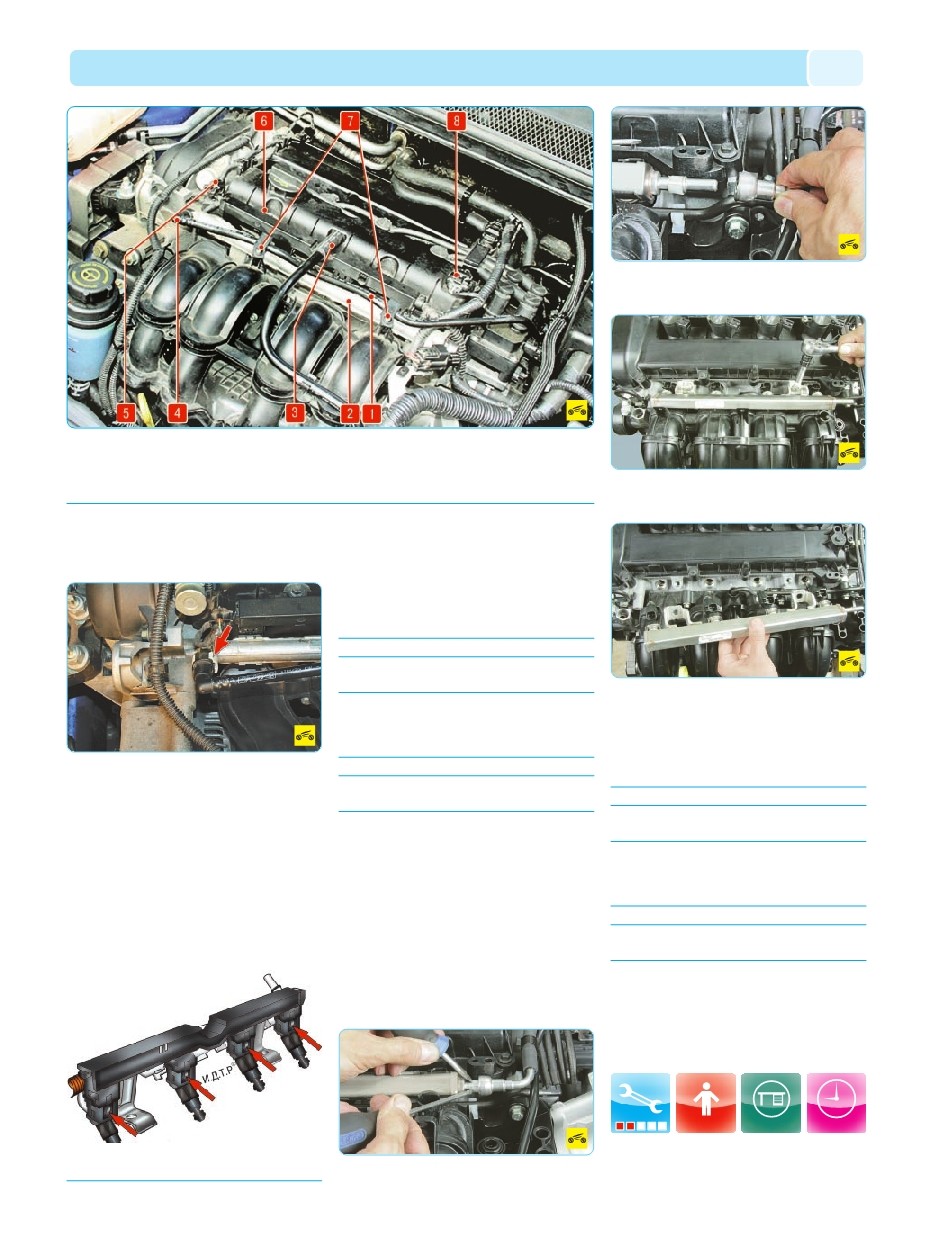

Рис. 5.65. Установка топливной рампы на двигателе Duratec Ti VCT объемом 1,6 л: 1 – трубопровод подачи топ
лива в топливную раму; 2 – топливная рампа; 3 – шланг системы вентиляции картера двигателя; 4 – соединительная
муфта трубопровода подачи топлива; 5 – колодка жгута проводов клапана системы изменения фаз газораспределе
ния; 6 – рампа электрических разъемов форсунок; 7 – винты крепления держателей трубопровода подачи топлива;
8 – колодка жгута проводов датчика фазы
Рис. 5.66. Отсоединение от форсунок рампы электри
ческих разъемов
НА ВЕРСТАКЕ
1 час
