ТОРМОЗНА Я СИСТЕМА____167

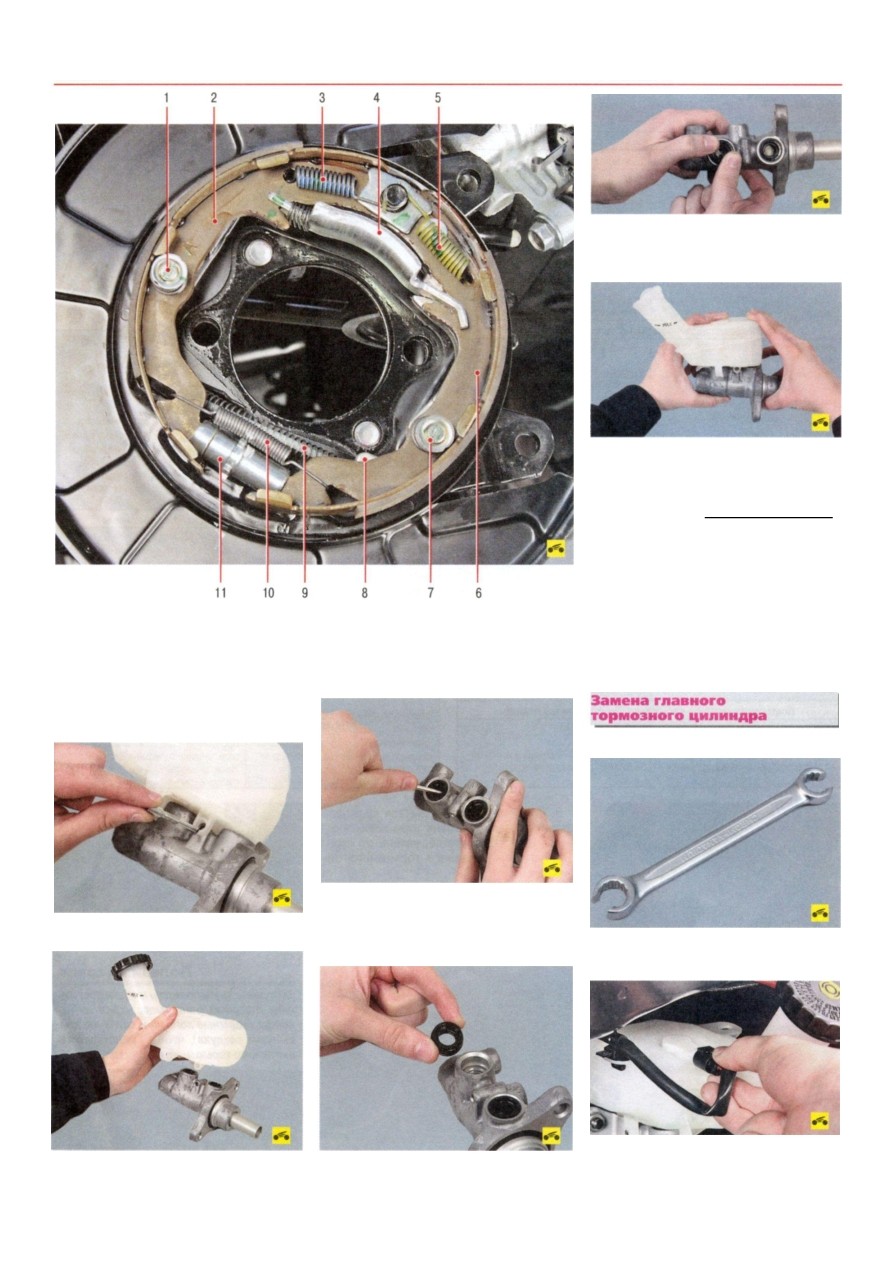

Рис. 9.5. Детали стояночного тормозного механизма: 1,7- опорные стойки колодок; 2 - передняя
колодка стояночного тормоза; 3 - верхняя стяжная пружина передней колодки; 4 - разжимная планка;
5 - верхняя стяжная пружина задней колодки; 6 - задняя колодка стояночного тормоза; 8 - разжимной
рычаг привода колодок; 9 - задний трос стояночного тормоза; 10 - нижняя стяжная пружина колодок;
11 - регулировочное устройство тормозных колодок стояночного тормоза
7. Перед установкой бачка вставьте в от
верстия главного тормозного цилиндра но
вые соединительные втулки.
8. Затем установите бачок, вставив его пат
рубки в соединительные втулки усилием руки
до упора.
Полезны й сове т
Для облегчения установки соедини
тельных втулок в цилиндр и патрубков
бачка во втулки смочите их свежей
тормозной жидкостью.
9. Заверните крепежный винт.
10. Установите главный тормозной цилиндр.
11. Залейте тормозную жидкость и удалите
воздух из гидропривода (см. Прокачка гид
ропривода тормозной системы, с. 166).
2. Выверните винт крепления бачка к глав
ному тормозному цилиндру.
3. Извлеките винт...
5. Если в процессе эксплуатации наблюда
лась утечка тормозной жидкости через со
единительные втулки, подденьте втулки от
верткой...
Вам потребуется ключ на 13...
...а также специальный ключ на 12 для га
ек тормозных трубопроводов.
4. ...и снимите бачок, извлекая его патруб
ки из соединительных втулок.
6. ...и извлеките их из отверстий корпуса
цилиндра.
1. Нажмите на фиксатор колодки проводов
датчика падения уровня тормозной жидкости
в бачке главного тормозного цилиндра...
