184____MITSUBISHI LANCE R
№
Цепь питания
Классификация
Номинальный Цвет предохранителей
Цепь нагрузки
потребителей
ток, А
и плавких вставок
1 Перемычка №36
Предохранитель
15
Голубой
Противотуманные фары
2
7,5
Коричневый
Блок управления двигателем
3
20
Желтый
Автоматическая коробка передач
4
10
Красный
Звуковой сигнал
5
7,5
Коричневый
Генератор
6
20
Желтый
Омыватель фар
7
10
Красный
Кондиционер
СО
15
Голубой
Дроссельная заслонка
9
20
Желтый
Звуковой сигнал противоугонной системы
10
15
Голубой
Обогреватель зоны укладки щеток стеклоочистителя
11
-
-
-
12
30
Розовый
Электропривод замка крышки багажника
13
10
Красный
Система наружного освещения в дневное время
14 Дальний свет
10
Красный
Фара дальнего света (левая)
15
10
Красный
Фара дальнего света (правая)
16 Ближний свет
20
Желтый
Фара дальнего/ближнего света с газоразрядной ксеноновой лампой (левая)
17
20
Желтый
Фара дальнего/ближнего света с газоразрядной ксеноновой лампой (правая)
18
10
Красный
Фара ближнего света с галогеновой лампой (левая)
19
10
Красный
Фара ближнего света с галогеновой лампой (правая)
20 Двигатель
10
Красный
Цепь питания электрооборудования двигателя
21
10
Красный
Катушки зажигания
22
20
Желтый
Цепь питания электрооборудования двигателя
23
15
Голубой
Топливный насос
24 Перемычка №36
Плавкая вставка
30
Розовый
Стартер
25
-
-
-
26
40
Зеленый
Антиблокировочная система тормозов (ABS)
27
30
Розовый
То же
28
30
Розовый
Электродвигатель вентилятора конденсора
29
40
Зеленый
Электродвигатель вентилятора системы охлаждения
30
Предохранитель
30
Зеленый
Устройство для подключения дополнительного оборудования
31
30
Зеленый
Усилитель аудиосистемы
32 Двигатель
-
-
Электрооборудование дизельного двигателя
33 АКБ/генератор
Плавкая вставка,
120
-
-
34 АКБ/плавкая вставка
расположенная на
80
-
-
35 №33
силовом проводе
80
-
-
36
аккумуляторной батареи
120
-
37 Плавкая вставка
80
-
-
№33/генератор

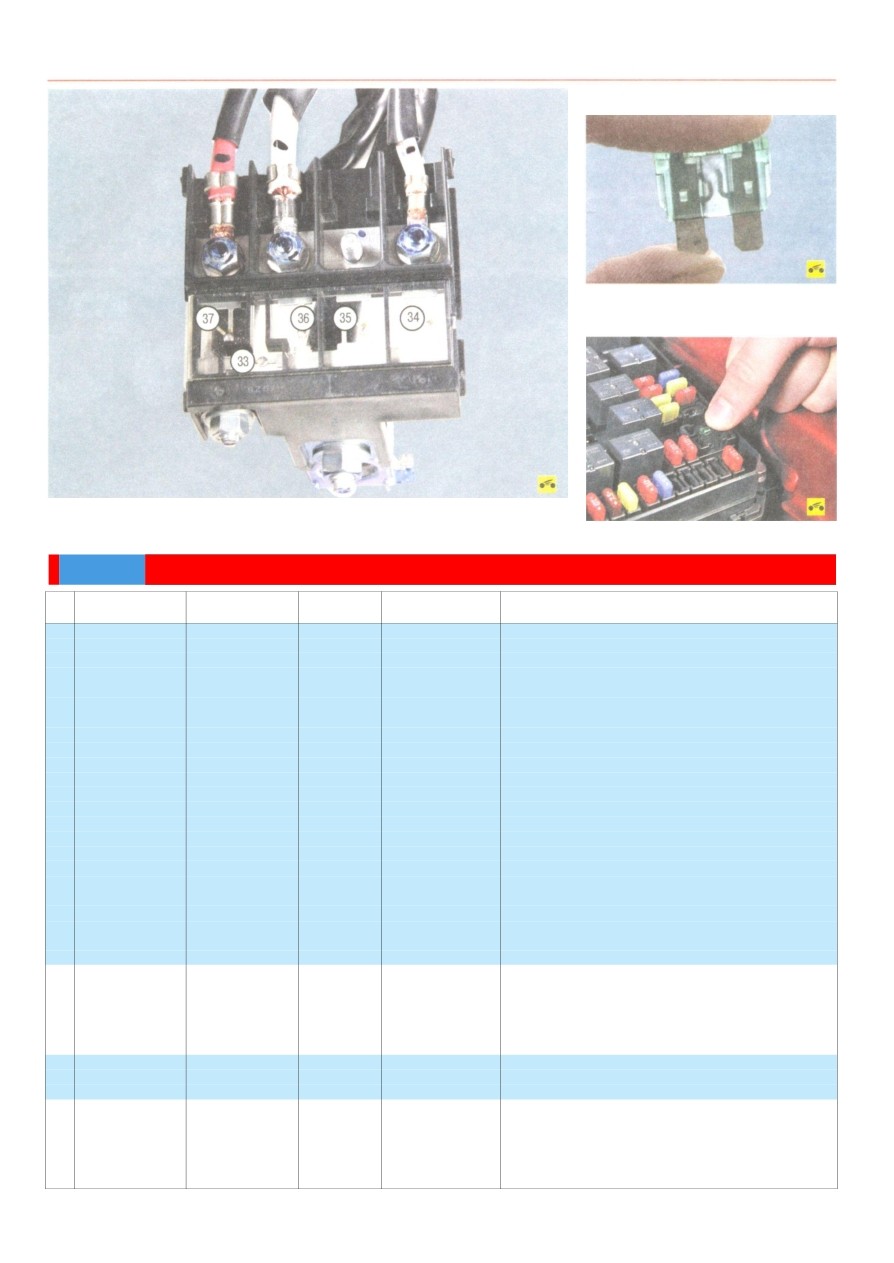

Рис. 10.2. Блок силовых предохранителей, размещенный на клемме плюс аккумуляторной батареи
7. Перегоревший предохранитель замените
на новый соответствующего номинала.
6. ...и извлеките его из контактного разъема.
Таблица 10.1
Назначение предохранителей и плавких вставок в монтажном блоке,
расположенном в моторном отсеке и на клемме аккумуляторной батареи
