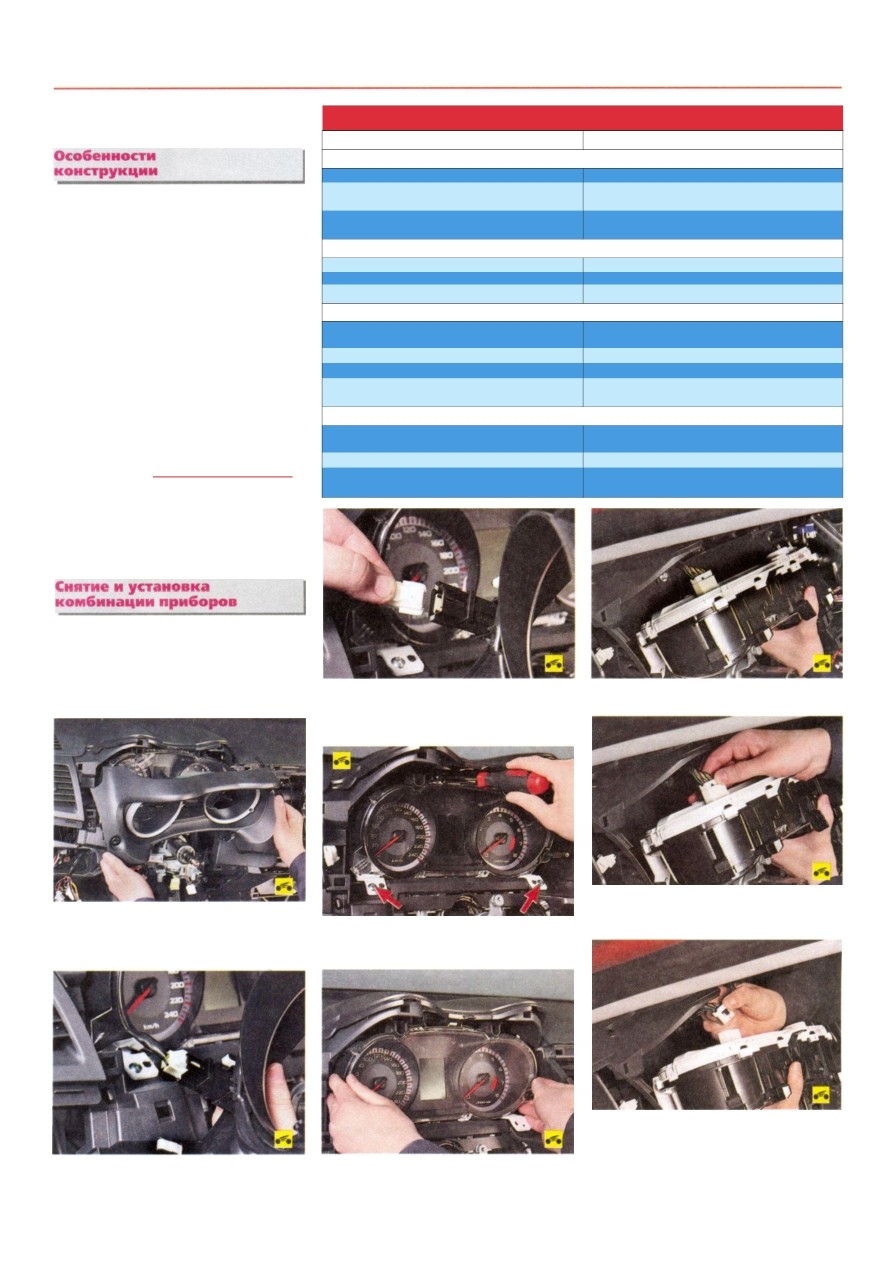

22 0 MITSUBISH I LANCE R
КОМБИНАЦИЯ
ПРИБОРОВ
Все контрольные приборы автомобиля
объединены в комбинацию приборов. Она
включает в себя электронные спидометр
и тахометр, контрольные и сигнальные
лампы (светодиоды), а также информаци
онный дисплей, на который выводятся
данные о температуре охлаждающей жид
кости двигателя, количестве топлива в топ
ливном баке и информация маршрутного
компьютера.
В комбинации приборов установлен элек
тронный блок передачи данных CAN, кото
рый получает данные с других блоков систе
мы и выводит информацию на приборы и ин
формационный дисплей.
Комбинация приборов закреплена в гнезде
панели приборов тремя винтами и облицова
на пластмассовым щитком.
Предупреждени е
Для того чтобы не повредить стекло
комбинации приборов, не очищайте
его растворителями. Используйте для
этого салфетки и специальные чистя
щие средства.
Вам потребуется отвертка с крестообраз
ным лезвием.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Снимите рулевое колесо (см. Снятие
и установка рулевого колеса, с. 156).
Причина неисправности
Способ устранения
Не работает информационный дисплей
Поврежден дисплей
Замените комбинацию приборов
Неисправен электронный блок системы передачи дан
ных CAN
То же
Повреждены провода или окислены их наконечники
Замените поврежденные провода, зачистите наконеч
ники
Не работает контрольная или сигнальная лампа
Неисправен светодиод
Замените комбинацию приборов
Неисправен датчик лампы
Замените датчик
Повреждены провода или окислены их наконечники
Замените поврежденные провода, зачистите наконечники
Не работает спидометр
Повреждены провода или окислены их наконечники
Замените поврежденные провода, зачистите
наконечники
Неисправен датчик скорости
Замените датчик
Неисправен электромотор привода стрелки спидометра Замените комбинацию приборов
Неисправен электронный блок системы передачи дан
ных CAN
То же
Не работает тахометр
Повреждены провода или окислены их наконечники
Замените поврежденные провода, зачистите наконеч
ники
Неисправен электромотор привода стрелки тахометра
Замените комбинацию приборов
Неисправен электронный блок системы передачи
данных CAN
То же
5. ...и, сжав фиксаторы, отсоедините ко
лодку жгута проводов от разъема кнопки
INFO.
8. Аккуратно вытяните жгут проводов.
3. Снимите облицовку комбинации при
боров, преодолевая сопротивление фикса
торов...
6. Выверните три винта крепления комби
нации приборов...
9. ...нажмите на фиксатор колодки жгута
проводов...
4. ...аккуратно вытяните жгут прово
дов...
7. ...и извлеките комбинацию приборов
из гнезда панели приборов.
10. ...и отсоедините колодку от разъема
комбинации приборов.
11. Установите комбинацию приборов
и все снятые детали в порядке, обратном
снятию.
Возможные неисправности комбинации приборов, их причины и способы устранения
