ЭЛЕКТРООБОРУДОВАНИЕ __ __ 18 9
Климатический район (средняя месячная
температура воздуха в январе, С)
Время года
Полностью
заряженная батарея
Батарея разряжена
Климатический район (средняя месячная
температура воздуха в январе, С)
Время года
Полностью
заряженная батарея
на 25%
на 50%
Очень холодный (от -50 до -30)
Зима
1,30
1,26
1,22
Лето
1,28
1,24
1,20
Холодный (от -30 до -15)
Круглый год
1,28
1,24
1,20
Умеренный (от -15 до -8)
Круглый год
1,28
1,24
1,20
Теплый влажный (от 0 до +4)
Круглый год
1,23
1,19
1,15
Жаркий сухой (от +4 до +15)
Круглый год
1,23
1,19
1,15
ментах. Если уровень электролита окажется
ниже нормы, долейте электролит, плотность
которого соответствует данному климатичес
кому району (см. табл. 10.5). Если уровень
электролита выше нормы, отберите излиш
ний электролит резиновой грушей.
ГЕНЕРАТОР
со встроенными выпрямительным блоком
и электронным регулятором напряжения.
На валу ротора генератора расположены не
съемная крыльчатка вентилятора, выполнен
ная в одном узле с ротором, и приводной
шкив. Вал приводится во вращение от шкива
коленчатого вала двигателя поликлиновым
ремнем.
Крышки 5,12 и статор 19 (рис. 10.4) стяну
ты четырьмя болтами 4. Вал ротора 8 вра
щается в шариковых подшипниках закрыто
го типа (показан только подшипник 6 со
стороны привода, подшипник со стороны
контактных колец и крышка 12 представляют
собой неразборный узел), не требующих
дополнительной смазки в течение всего
срока службы.
Статор 19 генератора снабжен трехфазной
обмоткой, соединенной по схеме треуголь
ник для увеличения стабильности зарядного
тока при высоких оборотах двигателя. Выво
ды фазных обмоток соединены с выпрями
тельным блоком 13 (см. рис. 10.4).
На автомобили Mitsubishi Lancer устанав
ливают трехфазные генераторы переменного
тока с электромагнитным возбуждением,

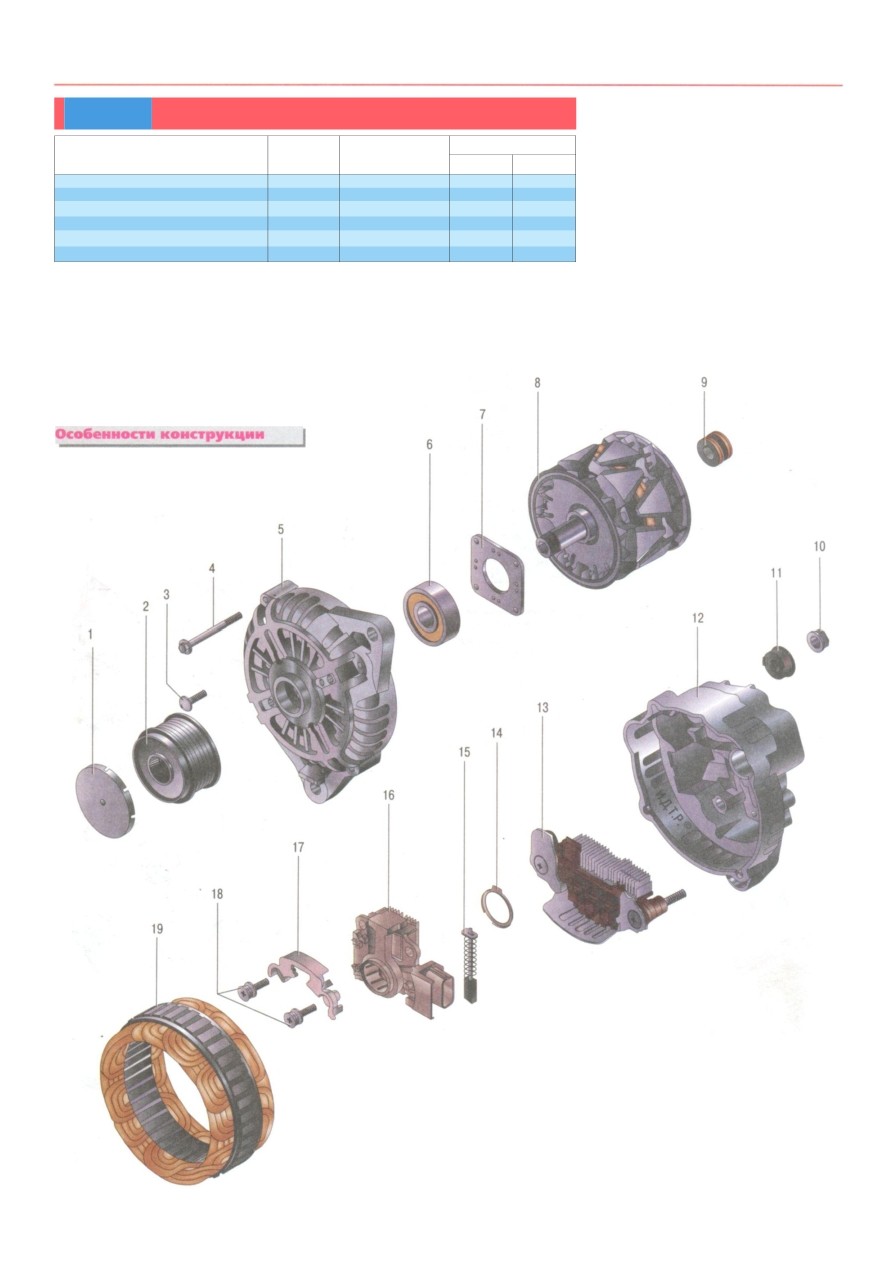

Рис. 10.4. Детали генератора: 1 - гайка крепления шкива; 2 - шкив с муфтой свобод
ного хода; 3 - винт крепления прижимной пластины подшипника; 4 - стяжной болт;
5 - крышка со стороны привода; 6 - подшипник со стороны привода; 7 - прижимная пла
стина подшипника; 8 - ротор; 9 - контактные кольца; 10 - гайка контактного болта;
11 - изоляционная втулка; 12 - крышка со стороны контактных колец; 13 - выпрямитель
ный блок; 14 - уплотнительная прокладка; 15 - щетка; 16 - щеткодержатель с регулято
ром напряжения; 17 - накладка; 18 - винты крепления щеткодержателя; 19 - статор
Таблица 10.5
Плотность электролита при 25 °С, г/см
3
