ЭЛЕКТРООБОРУДОВАНИЕ __ __ 19 7

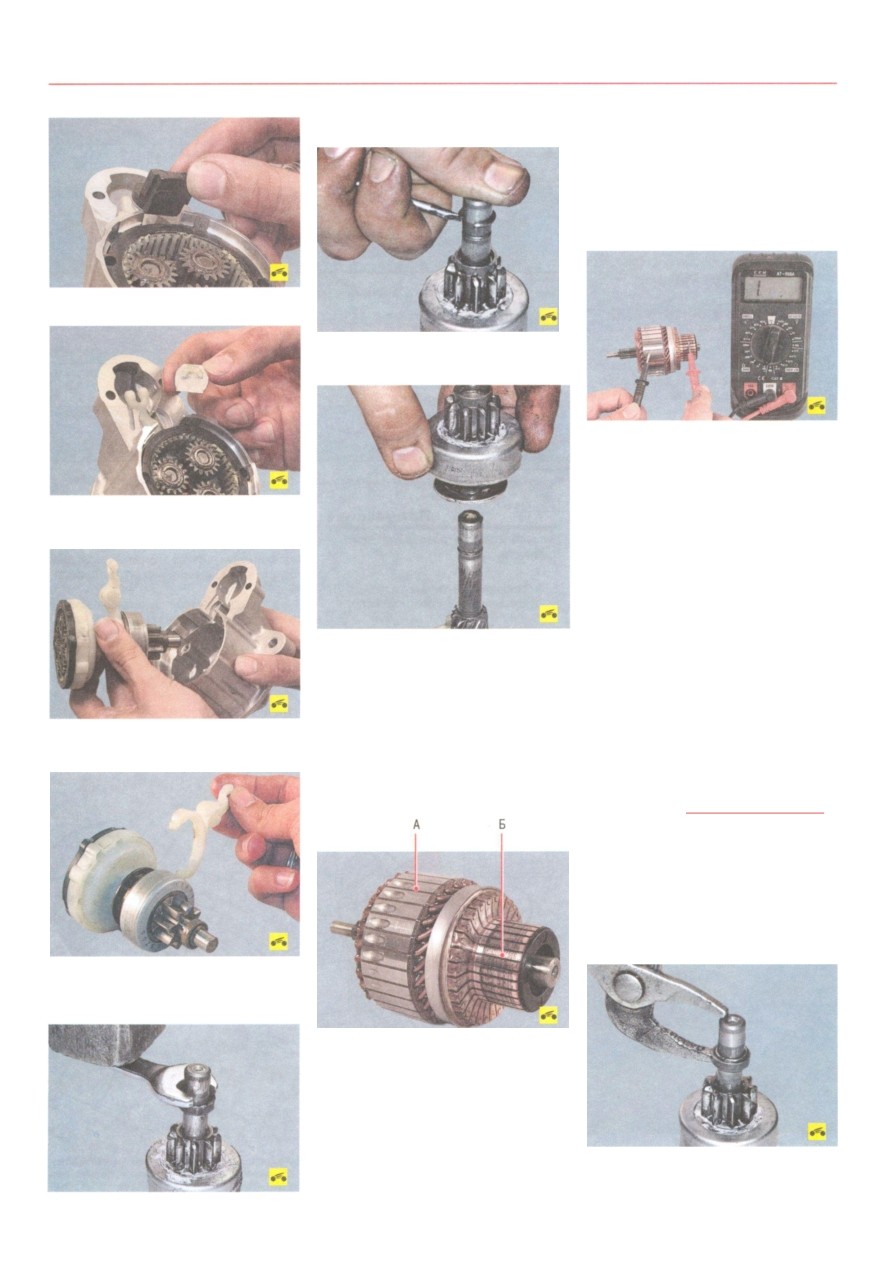

10. Извлеките из статора якорь.
11. Извлеките резиновый демпфер...
12. ...и накладку опоры рычага привода
стартера.
14. ...и снимите рычаг с муфты привода.
15. Снимите с осей водила три планетарные
шестерни редуктора.
16. Для замены муфты привода сдвиньте
по валу привода ограничительное кольцо,
как показано на фото.
17. Поддев отверткой, снимите стопорное
кольцо.
18. Снимите ограничительное кольцо
и муфту с вала привода.
19. При необходимости замены снимите
с вала привода коронную шестерню плане
тарного редуктора.
20. Осмотрите щеткодержатель. Проверьте
высоту щеток в щеткодержателе. Если высота
7 мм и менее, замените щеткодержатель новым.
Проверьте изолированные держатели на замы
кание с корпусом с помощью омметра. Сопро
тивление должно стремиться к бесконечности.
21. Якорь не должен иметь повреждений (за
боин и задиров) шлицев и цапф вала. На кол
лекторе якоря не должно быть следов обгора-
ния. Незначительное обгорание устраните вето
шью, смоченной в бензине, и мелкозернистой
наждачной бумагой. Изоляционная слюда меж
ду ламелями должна быть углублена не менее
чем на 0,2 мм. При значительной шероховатос
ти коллектора или выступании слюды между его
ламелями проточите коллектор на токарном
станке и затем прошлифуйте мелкозернистой
наждачной бумагой. Минимально допустимый
диаметр коллектора 29,4 мм. После проточки
углубите на 0,5 мм слюду между ламелями, на
пример, ножовочным полотном. Проверьте на
дежность припайки выводов обмотки А якоря
к ламелям коллектора Б. Осмотрите обмотку
по торцам якоря, диаметр обмотки должен быть
меньше диаметра пакета железа якоря. В про
тивном случае замените якорь.
22. Проверьте обмотку якоря на замыкание
на массу с помощью омметра. Сопротивле
ние должно стремиться к бесконечности.
23. Проверьте легкость перемещения якоря
тягового реле стартера и замыкаются ли контакт
ные болты контактной пластиной (омметром).
24. Проверьте муфту привода. Зубья шес
терни муфты привода не должны иметь зна
чительного износа. Шестерня должна легко
проворачиваться относительно ступицы муф
ты в направлении вращения якоря и не долж
на проворачиваться в противоположном на
правлении. Если зубья шестерни изношены,
повреждены или шестерня проворачивается
в обоих направлениях, замените муфту.
25. На рычаге привода стартера не должно
быть трещин и следов значительного износа
пазов вилок.
26. Соберите стартер в последовательнос
ти, обратной разборке, с учетом следующих
особенностей:
- смажьте шлицевую поверхность вала
привода кремнийсодержащей смазкой GEN
ERAL ELECTRIC CG321 или аналогичной;
Предупреждени е
Муфта привода не нуждается в смазке
в процессе эксплуатации. Однако не
обходимо очистить ее от грязи. Не при
меняйте для очистки привода средст
ва, которые могут вымыть заложенную
в его муфту смазку.
- смажьте моторным маслом подшипники
(втулки) в крышках стартера;
- для установки ограничительного кольца
воспользуйтесь раздвижными пассатижами.
13. Извлеките из крышки вал привода вме
сте с рычагом...
