ЭЛЕКТРООБОРУДОВАНИЕ __ __ 20 5

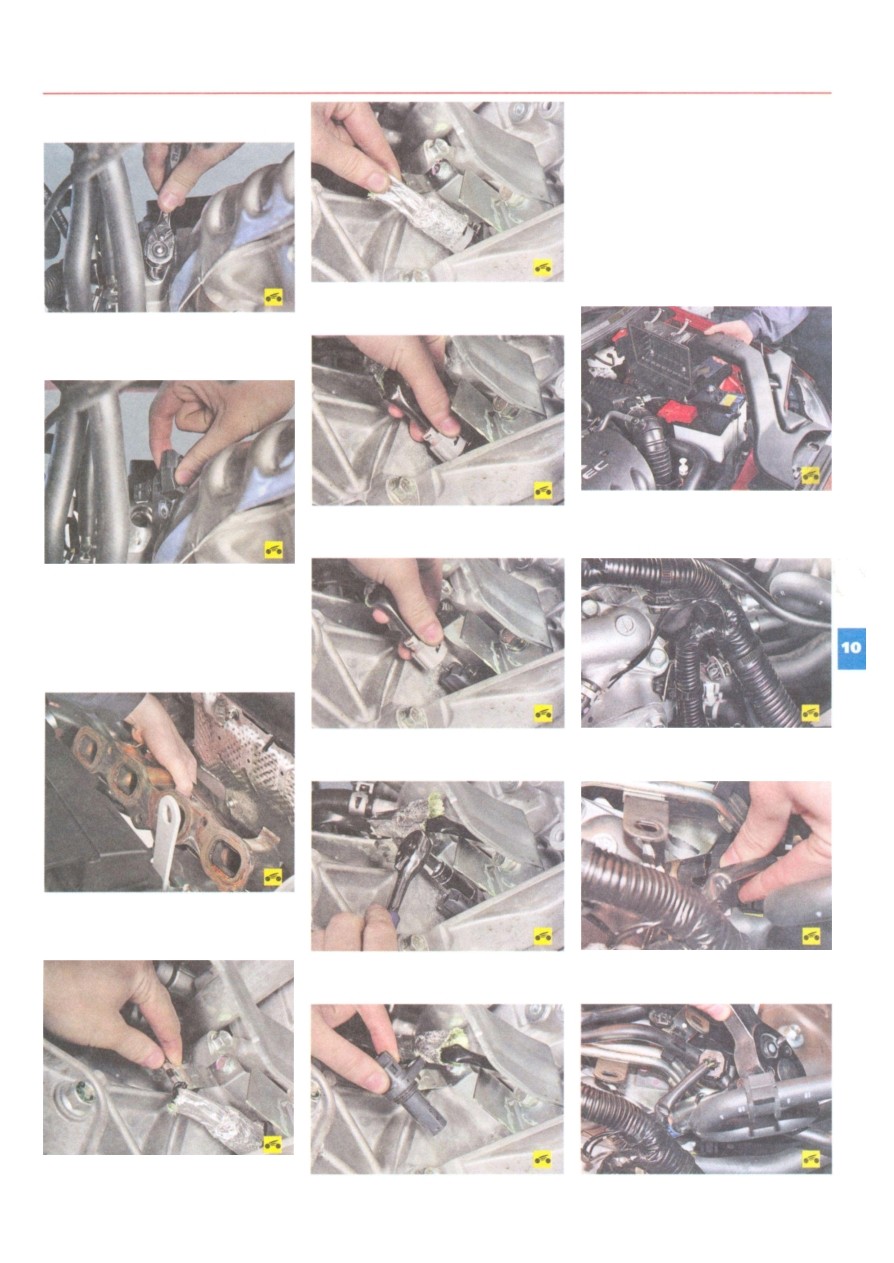

9. ...и отсоедините колодку от разъема дат
чика.
10. Выверните болт крепления датчика по
ложения распределительного вала выпуск
ных клапанов...
11. ...и снимите датчик.
12. Установите датчик в порядке, обратном
снятию.
Датчик положения коленчатого вала ус
тановлен на заднем торце блока цилиндров.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Снимите выпускной коллектор (см. Сня
тие и установка выпускного коллектора и
замена его прокладки, с. 110).
3. Извлеките жгут проводов датчика
из держателя.
4. Сдвиньте термозащитный чехол вдоль
по проводу.
5. Нажмите на пружинный фиксатор ко
лодки жгута проводов...
6. ...и отсоедините колодку от разъема дат
чика.
7. Выверните болт крепления датчика поло
жения коленчатого вала...
8. ...и снимите его.
9. Установите датчик положения коленча
того вала и все снятые детали в порядке, об
ратном снятию.
Датчик температуры охлаждающей
жидкости установлен в корпусе термостата.
У датчика проверяют сопротивление на вы
водах при различных температурных режимах.
Вам потребуются: ключ на 19, тестер.
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Слейте жидкость из системы охлаждения
двигателя (см. Замена охлаждающей жид
кости, с. 64).
3. Снимите воздушный фильтр вместе с воз-
духоподводящим патрубком (см. Снятие
и установка воздушного фильтра, с. 115).
4. Аккуратно отсоедините держатели жгу
тов проводов от кронштейнов.
5. Нажав на фиксатор, отсоедините колод
ку жгута проводов отдатчика...
6. ...ослабьте затяжку датчика...
