9 0
MITSUBISH I LANCE R
4. Снимите передний брызговик двигателя
(см. Снятие и установка брызговиков и за
щиты картера двигателя, с. 85).
5. Слейте моторное масло из картера дви
гателя (см. Замена масла в двигателе и мас
ляного фильтра, с. 61).
6. Снимите правую опору силового агрега
та (см. Замена опор подвески силового агре
гата, с. 86).
7. Снимите ремень привода вспомогательных
агрегатов (см. Замена ремня привода вспомога
тельных агрегатов двигателей 4В10,4В11, с. 67).
8. Снимите крышку головки блока цилинд
ров (см. Замена прокладки крышки головки
блока цилиндров, с. 90).
9. Удерживая шкив коленчатого вала
от проворачивания специальным приспособ
лением, выверните болт крепления шкива.
Снимите шкив с коленчатого вала.
10. Снимите масляный картер (см. Замена
уплотнения масляного картера, с. 92).

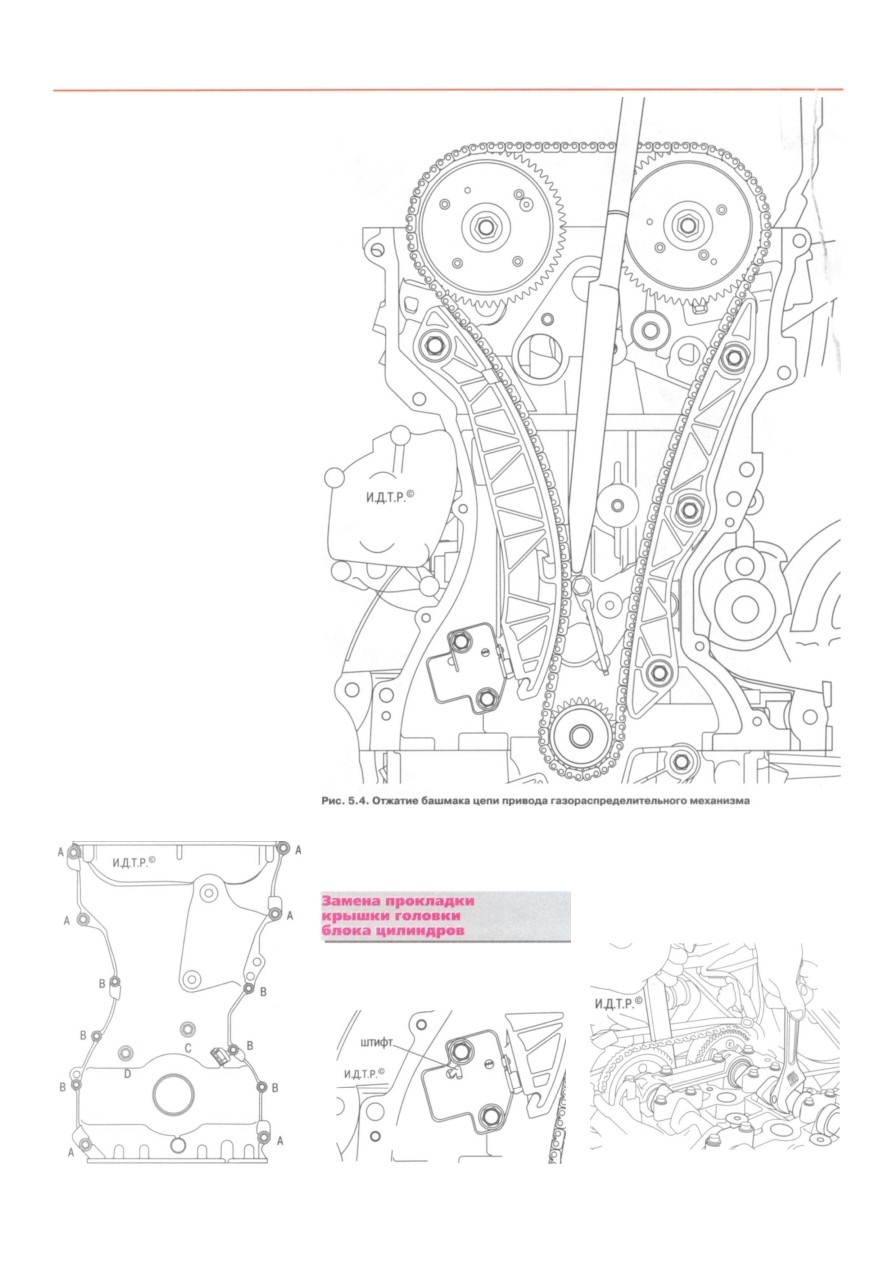

11. Выверните шесть болтов А (рис. 5.3),
шесть болтов В, по одному болту С и D, а за
тем снимите крышку цепи газораспредели
тельного механизма.
12. Специальным приспособлением ото
жмите башмак натяжителя цепи (рис. 5.4)...
13. ...и зафиксируйте натяжитель штифтом
(рис. 5.5).
14. Немного проверните распределитель
ный вал выпускных клапанов по часовой
стрелке и снимите цепь со звеньев шестерни
вала (рис. 5.6).
15. Извлеките приспособление и снимите
цепь с шестерни вала впускных клапанов, за
тем с шестерни коленчатого вала и снимите
цепь с двигателя.
16. Установите цепь в обратном порядке,
соблюдая совпадение соответствующих ме
ток оранжевого цвета на цепи и на шестернях
валов (рис. 5.7).
17. Нанесите на привалочную поверхность
крышки газораспределительного механизма
герметик в соответствии со схемой, показан
ной на рис. 5.8, установите крышку и вверни
те болты ее крепления в порядке, обратном
показанному на рис. 5.3.
18. Установите все остальные ранее снятые
детали в порядке, обратном снятию.
Рис. 5.3. Порядок ослабления болтов крышки
газораспределительного механизма
Вам потребуются: ключ на 14, торцовые
головки на 10, на 14, на 19, удлинитель,
вороток, отвертка с плоским лезвием.
Рис. 5.5. Фиксация натяжителя цепи привода
газораспределительного механизма
1. Отсоедините провод от клеммы минус
аккумуляторной батареи.
2. Снимите декоративный кожух двигателя
(см. Снятие и установка декоративного ко
жуха двигателя, с. 85).
Рис. 5.6. Проворачивание распределительно
го вала выпускных клапанов
ЗАМЕНА ДЕТАЛЕЙ
УПЛОТНЕНИЯ ДВИГАТЕЛЯ
