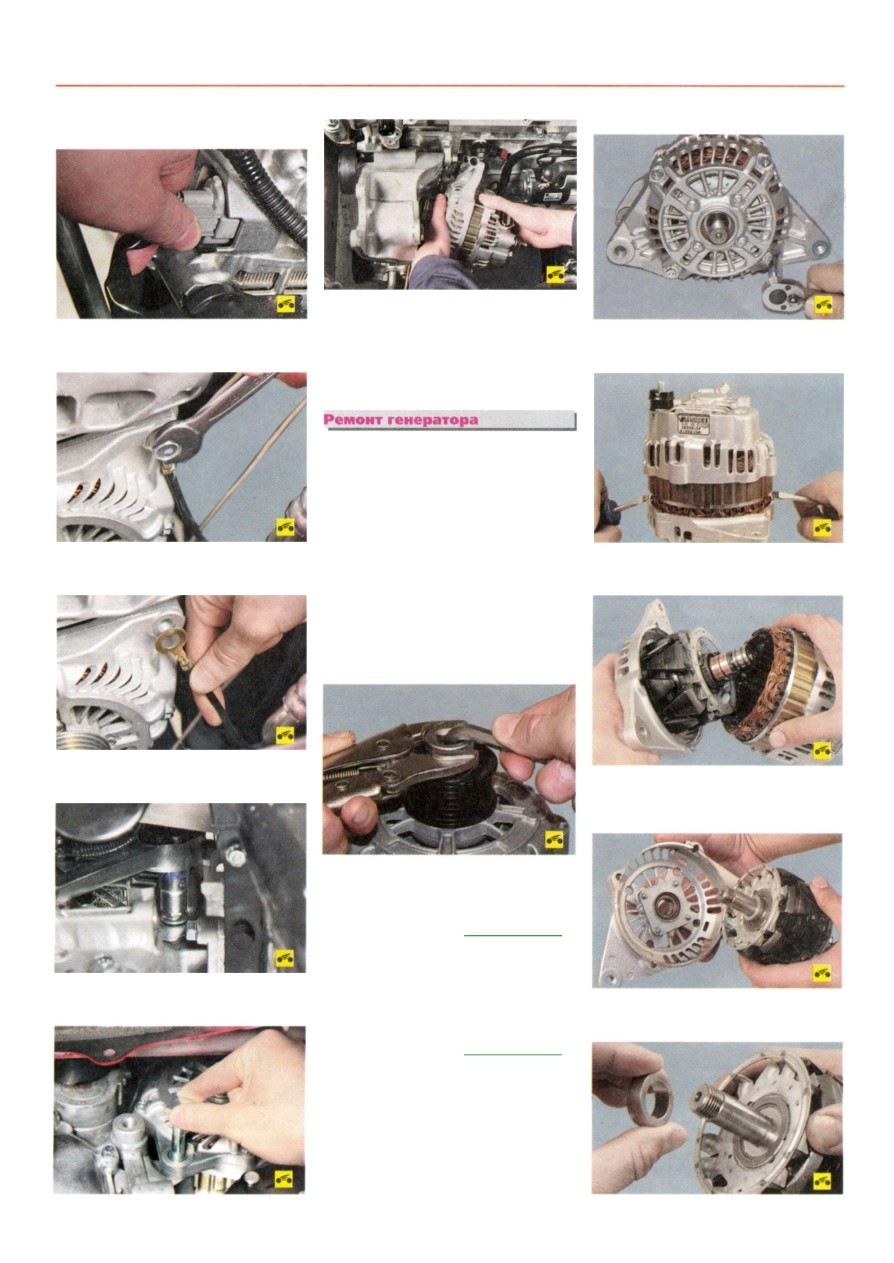

ЭЛЕКТРООБОРУДОВАНИЕ __ __ 19 1
5. ...отверните гайку крепления наконечни
ка провода и отсоедините провод от вывода
В генератора.
6. Отсоедините колодку жгута проводов
от разъема генератора.
7. Выверните болт верхнего крепления ге
нератора...
8. ...и отсоедините наконечник массово
го провода.
9. Отверните гайку болта нижнего крепле
ния генератора...
10. ...извлеките болт
11. ...и снимите генератор с автомобиля.
12. Установите генератор в порядке, обрат
ном снятию, и отрегулируйте натяжение рем
ня (см. Проверка натяжения ремня привода
вспомогательных агрегатов двигателей 4В10,
4В11, с. 60).
Генератор представляет собой довольно
сложный и высокоточный агрегат. Для его раз
борки, дефектовки и сборки требуется специ
альное оборудование. Поэтому, если вы не
имеете навыков подобных работ, при выходе
генератора из строя рекомендуем обратиться
для его ремонта в специализированную мас
терскую или заменить генератор в сборе.
Вам потребуются: торцовые головки или
накидные ключи на 12 и на 24, ключ-шес
тигранник на 10, специальный ключ-звез
дочка, отвертки с плоским и крестообразным
лезвием, паяльник, тестер, съемник для под
шипника ротора, молоток.
1. Снимите генератор с автомобиля (см.
Снятие и установка генератора, с. 190).
2. Удерживая ключом-звездочкой вал гене
ратора, выверните болт крепления муфты
свободного вращения.
Примечани е
Если у вас нет ключа-звездочки, за
жмите в тиски шкив генератора через
старый ремень.
3. Извлеките генератор из тисков и сними
те муфту свободного вращения с вала ротора.
Примечани е
Муфта генератора зафиксирована
от проворачивания на валу ротора
только за счет сил трения после затяж
ки гайки его крепления требуемым
моментом. Шпонки в соединении нет.
4. Пометьте любым способом (например,
маркером) взаимное расположение статора
и крышек генератора, чтобы при обратной
сборке обеспечить соосность отверстий для
крепления генератора в лапках крышек.
5. Выверните четыре стяжных болта кры
шек генератора.
б. Поддев двумя отвертками, отделите ста
тор от крышки со стороны привода...
7. ... и разъедините крышку со стороны при -
вода в сборе с ротором и статор в сборе
с крышкой со стороны контактных колец.
8. Снимите с вала ротора крышку со сторо
ны привода...
